Lagerhalle, Bayern
Die Stahlkonstruktion wurde für die effiziente Lagerung und den Betrieb von Maschinen sowie zur Bereitstellung von ausreichend Stauraum für Materialien und Produkte konzipiert. Im Rahmen des Projekts wurde eine umfassende Bestandsaufnahme des Standorts durchgeführt, um die spezifischen Anforderungen an die Halle zu ermitteln. Auf dieser Basis wurde ein detailliertes 3D-Modell der Stahlkonstruktion erstellt, welches die Positionierung der Stützpfeiler, Dachkonstruktion und weiteren tragenden Elemente visualisiert. Für die Statik wurde eine präzise Berechnung durchgeführt, um die Sicherheit und Tragfähigkeit der Konstruktion in Bezug auf lokale Windlasten, Schneelasten und die Eigenlast des Stahlbaus zu gewährleisten. Zusätzlich wurden die Werkstattpläne erstellt, die alle notwendigen Fertigungsdetails und Materialien spezifizieren, während die Montagepläne die detaillierte Anleitung für den Aufbau der Konstruktion vor Ort umfassen.
Herausforderungen
Eine der größten Herausforderungen im Projekt war die Optimierung der Stahlkonstruktion, um sowohl den statischen Anforderungen als auch den hohen funktionalen Bedürfnissen der Lagerhalle gerecht zu werden. Besonders anspruchsvoll war die präzise Abstimmung der Konstruktion auf die spezifischen Gegebenheiten des Standortes, insbesondere in Bezug auf das örtliche Gelände und die klimatischen Bedingungen in Bayern. Dies erforderte eine enge Zusammenarbeit zwischen den verschiedenen Fachbereichen, um sowohl die strukturelle Integrität zu gewährleisten als auch die Montageabläufe effizient zu gestalten, ohne die Projektzeitpläne zu gefährden.
01.04.2018 - 01.09.2018
| Tonnage | 21 | Tonnen |
| Planungsstunden | 348 | Stunden |
| Gesamtfläche | 2520 | m² |
| Länge | 126 | m |
| Breite | 20 | m |
| Höhe | 7 | m |
Adresse:
Bayern, Deutschland
Arbeitsphase
Anforderungsanalyse
In dieser Phase wurden gemeinsam mit dem Auftraggeber und den beteiligten Fachabteilungen die spezifischen Anforderungen an die Stahlkonstruktion der Lagerhalle ermittelt. Dies umfasste die funktionalen Bedürfnisse, wie z.B. die erforderliche Lagerkapazität, die Art der gelagerten Materialien, Sicherheitsvorschriften und die Integration von Maschinen und Ausstattungen. Zudem wurden die infrastrukturellen Voraussetzungen wie der Zugang zum Gelände, die angrenzende Infrastruktur und das notwendige Raumkonzept festgelegt, um die Planung zielgerichtet und effektiv voranzutreiben.
Vermessung mit 3D Laserscanning
Zur genauen Erfassung der bestehenden Gegebenheiten vor Ort wurde eine 3D-Laserscanning-Technologie eingesetzt. Dies ermöglichte eine präzise und hochauflösende Dokumentation des Bestands, einschließlich des Geländes und aller relevanten Gebäude- und Infrastrukturmerkmale. Das Laserscanning ermöglichte es, sämtliche geometrischen Daten zu erfassen und eine exakte Grundlage für die nachfolgenden Planungen zu schaffen, was spätere Korrekturen und Anpassungen minimierte.
Nachmodellierung des Bestands
Basierend auf den Ergebnissen der 3D-Vermessung wurde der bestehende Zustand des Geländes und der vorhandenen Gebäude nachmodelliert. Dies beinhaltete das Erstellen eines detaillierten digitalen Modells, das alle relevanten Bestandteile wie Fundament, bestehende Bauwerke, Versorgungsleitungen und äußere Geländeformationen umfasst. Das Modell diente als Grundlage für die Planung der Stahlkonstruktion und die genaue Positionierung aller neuen Bauteile.
Entwurf LPH 3 und Konzept
In dieser Phase wurde der Entwurf der Stahlkonstruktion entwickelt. Dies beinhaltete die Ausarbeitung des Konzeptes für die Lagerhalle, einschließlich der strukturellen Gestaltung, der Materialwahl und der technischen Anforderungen. Der Entwurf wurde unter Berücksichtigung der statischen Berechnungen sowie der funktionalen und sicherheitstechnischen Anforderungen erstellt. Ziel war es, eine effiziente, nachhaltige und wirtschaftliche Lösung zu finden, die den Anforderungen des Industriebetriebs gerecht wird.
Freigabeplanung LPH 4
Nach der Entwurfsphase wurden die detaillierten Planungen im Rahmen der Leistungsphase 4 erstellt, die alle baurechtlichen und technischen Anforderungen berücksichtigten. In dieser Phase erfolgte die Abstimmung der Planung mit den relevanten Behörden und das Einholen von Genehmigungen. Alle Pläne wurden auf ihre rechtliche und technische Zulässigkeit überprüft und anschließend zur Freigabe vorbereitet. Dies schloss die Finalisierung der strukturellen und baulichen Details ein, um die Planungen zur Ausführung zu bringen.
Ausführungsplanung LPH 5
In der Ausführungsplanung wurden die Werkstattpläne für die Fertigung der Stahlkonstruktion und die Montagepläne für den Aufbau der Halle erstellt. Die Werkstattpläne enthielten alle nötigen Fertigungsdetails, wie Materialstärken, Verbindungen und Fertigungstoleranzen. Die Montagepläne wiederum lieferten eine detaillierte Anleitung zur schrittweisen Montage der Stahlkonstruktion vor Ort, einschließlich der zeitlichen Abfolge und der notwendigen Hilfsmittel. Diese Planungen waren entscheidend für eine reibungslose und termingerechte Umsetzung der Stahlkonstruktion.

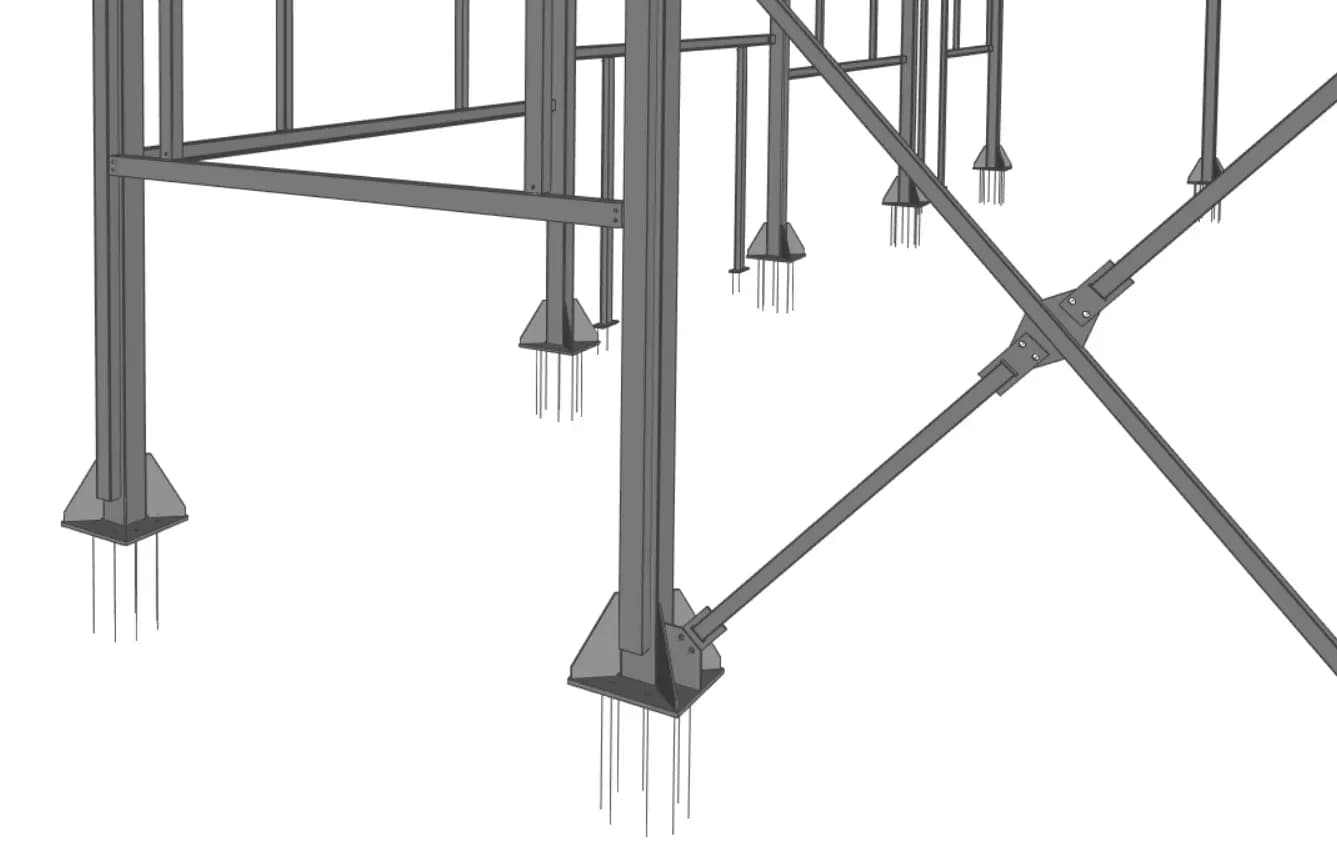

Galerie

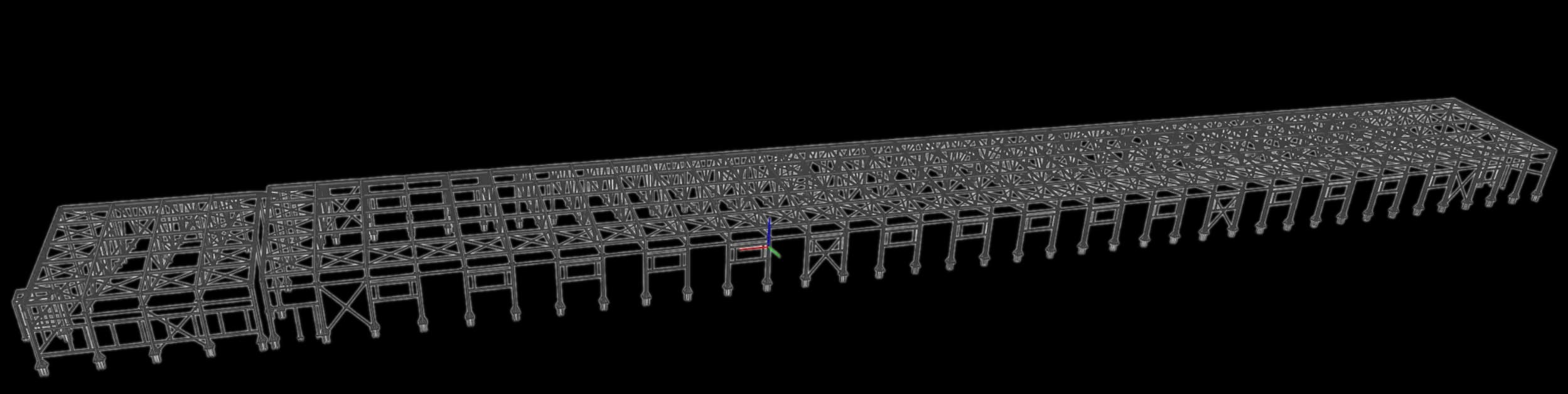

Hauptansicht

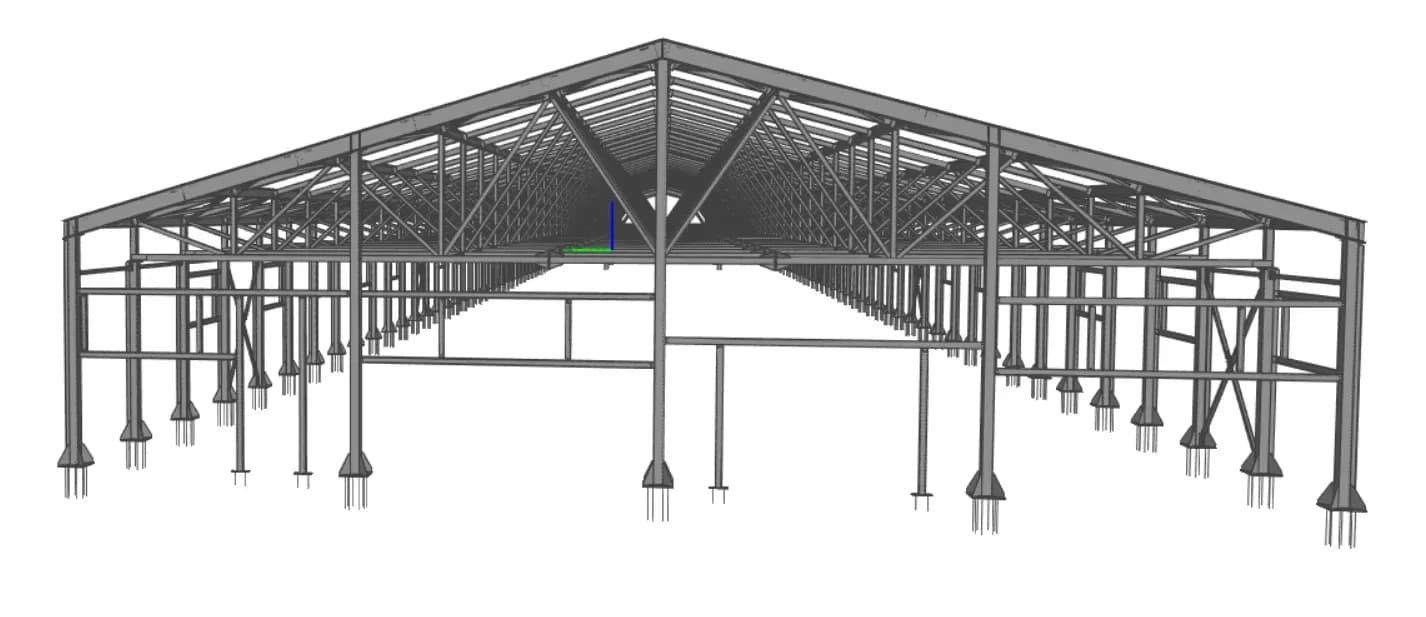

Ansicht Rechts

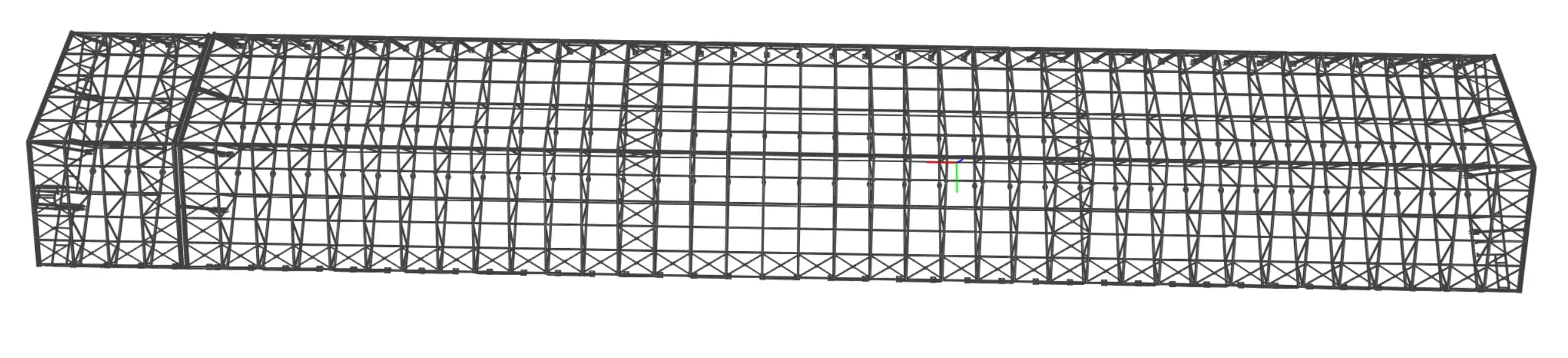

Draufsicht

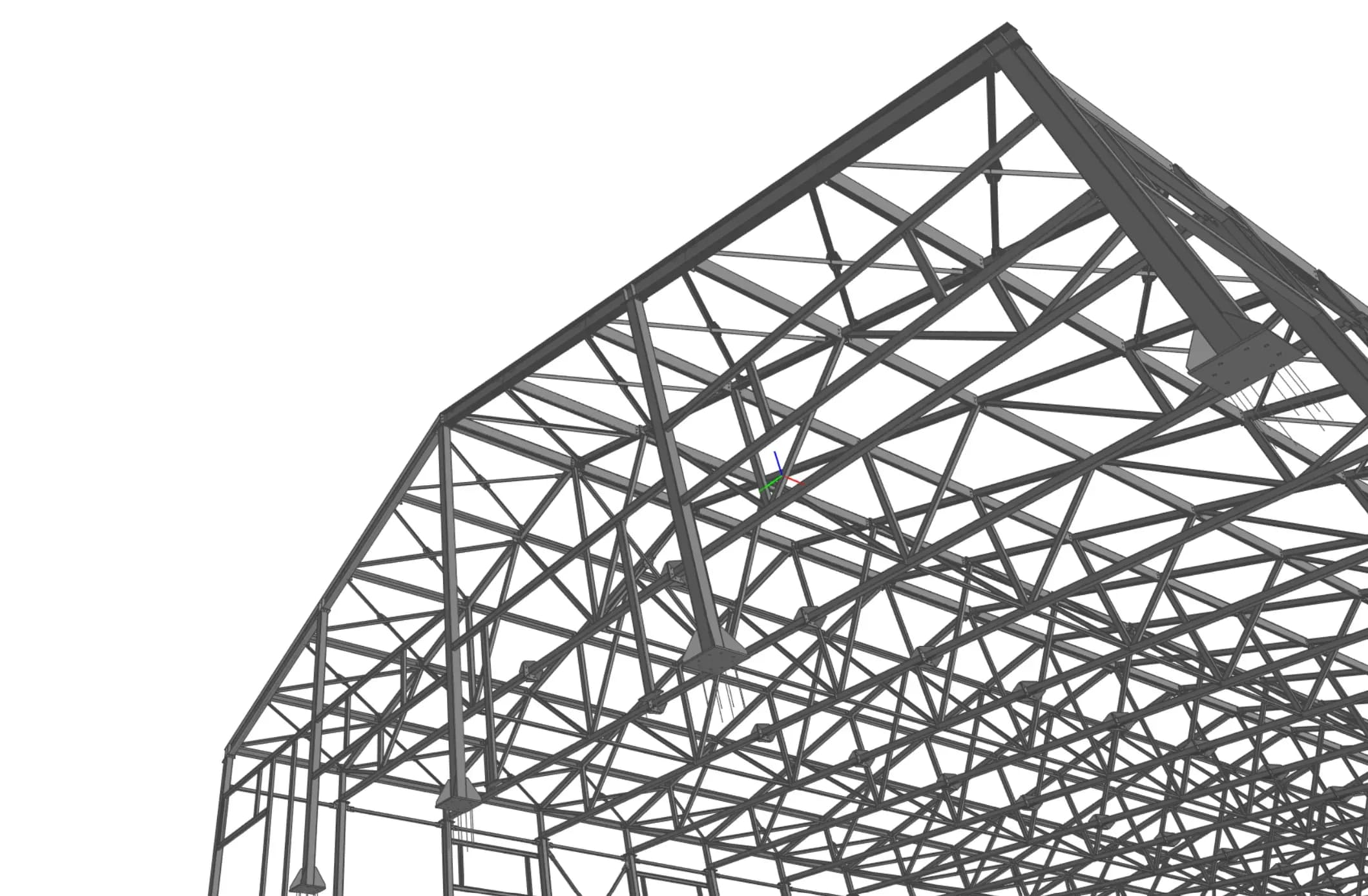

Dachaufbau
