Treppenturm, Bayern
Im Rahmen eines Industrieprojekts im bayerischen Raum wurde von unserem Ingenieurbüro ein Treppenturm aus Stahl geplant. Die Stahlkonstruktion dient als Zugangslösung für verschiedene Ebenen eines Industriegebäudes und ermöglicht einen sicheren und effizienten Zugang für das Wartungspersonal und technische Inspektionen. Unser Leistungsumfang umfasste eine detaillierte Bestandsaufnahme der örtlichen Gegebenheiten, die Entwicklung eines präzisen digitalen Modells sowie die Durchführung statischer Berechnungen zur Gewährleistung der strukturellen Sicherheit. Zudem haben wir Werkstatt- und Montagepläne erstellt, die alle Anforderungen an Material, Verbindungen und Montagesequenzen berücksichtigen, um eine reibungslose Fertigung und Installation zu gewährleisten.
Herausforderungen
Eine der größten Herausforderungen war die exakte Anpassung des Treppenturms an die bereits vorhandenen Strukturen des Gebäudes und das begrenzte Platzangebot am Standort. Zusätzlich erschwerten die strengen Sicherheits- und Belastungsvorgaben die statische Planung, da der Turm sowohl hohen Lasten als auch unterschiedlichen Witterungsbedingungen standhalten muss. Die Koordination zwischen den verschiedenen Planungsphasen sowie die Berücksichtigung aller technischen und sicherheitsrelevanten Anforderungen war daher besonders anspruchsvoll und erforderte eine enge Abstimmung mit allen Projektbeteiligten.
01.05.2019 - 01.08.2019
| Tonnage | 7.3 | Tonnen |
| Planungsstunden | 120 | Stunden |
| Gesamtfläche | 75 | m² |
| Länge | 5 | m |
| Breite | 3 | m |
| Höhe | 22.5 | m |
Adresse:
Bayern, Deutschland
Arbeitsphase
Anforderungsanalyse
In der ersten Phase wurden die Anforderungen des Kunden detailliert aufgenommen und analysiert. Dabei wurden die gewünschten Funktionalitäten und Spezifikationen des Treppenturms sowie die Anforderungen an Sicherheit, Belastbarkeit und Platzierung besprochen. Ziel war es, alle technischen und funktionalen Anforderungen für die Konstruktion festzuhalten, um eine klare Grundlage für die nachfolgenden Planungsphasen zu schaffen.
Vermessung mit 3D Laserscanning
Zur Erfassung der Bestandsdaten und Geländetopografie kam 3D-Laserscanning zum Einsatz. Diese Methode ermöglichte eine präzise, detaillierte Bestandsaufnahme, die als Basis für die Modellierung diente. Durch das Scanning wurden auch kleinste Details des Bestands erfasst, was insbesondere für die Anpassung und Integration der neuen Struktur von hoher Relevanz war.
Nachmodellierung des Bestands
Auf Grundlage der Laserscan-Daten wurde ein digitales Modell des bestehenden Gebäudes sowie aller relevanten Teile erstellt. Dieses Modell diente als Referenz für die Planung des Treppenturms und half, potenzielle Kollisionen und Anpassungsbedarfe frühzeitig zu erkennen. So konnte sichergestellt werden, dass die Konstruktion passgenau integriert werden kann.
Entwurf LPH 3 und Konzept
In dieser Entwurfsphase wurden die ersten gestalterischen und technischen Konzepte entwickelt, die sowohl die funktionalen Anforderungen als auch die vorgegebenen Sicherheitsstandards erfüllten. Der Entwurf umfasste erste statische Berechnungen und Materialvorschläge sowie eine Vorplanung zur Platzierung und Ausrichtung des Treppenturms am Bestandsgebäude.
Freigabeplanung LPH 4
In der Freigabeplanung wurden die Entwürfe und Konzepte weiter konkretisiert und zur Freigabe durch den Auftraggeber vorbereitet. Diese Phase beinhaltete eine detaillierte Abstimmung und Klärung technischer Fragen sowie die Erstellung aller notwendigen Planungsunterlagen zur Genehmigung. Ziel war es, alle wesentlichen Planungsinhalte in eine abschließende Form zu bringen, die für die Ausführungsplanung freigegeben werden kann.
Ausführungsplanung LPH 5
In der abschließenden Phase der Ausführungsplanung wurden detaillierte Werkstattpläne und Montagepläne erstellt. Diese Pläne enthalten alle notwendigen Informationen zur Fertigung und Montage der Stahlkonstruktion, einschließlich Materiallisten, Verbindungsdetails und Montagesequenzen. Die exakte Darstellung aller Bauteile und deren Zusammenbau sicherte eine reibungslose Umsetzung und ermöglichte eine fehlerfreie Fertigung und Montage des Treppenturms vor Ort.

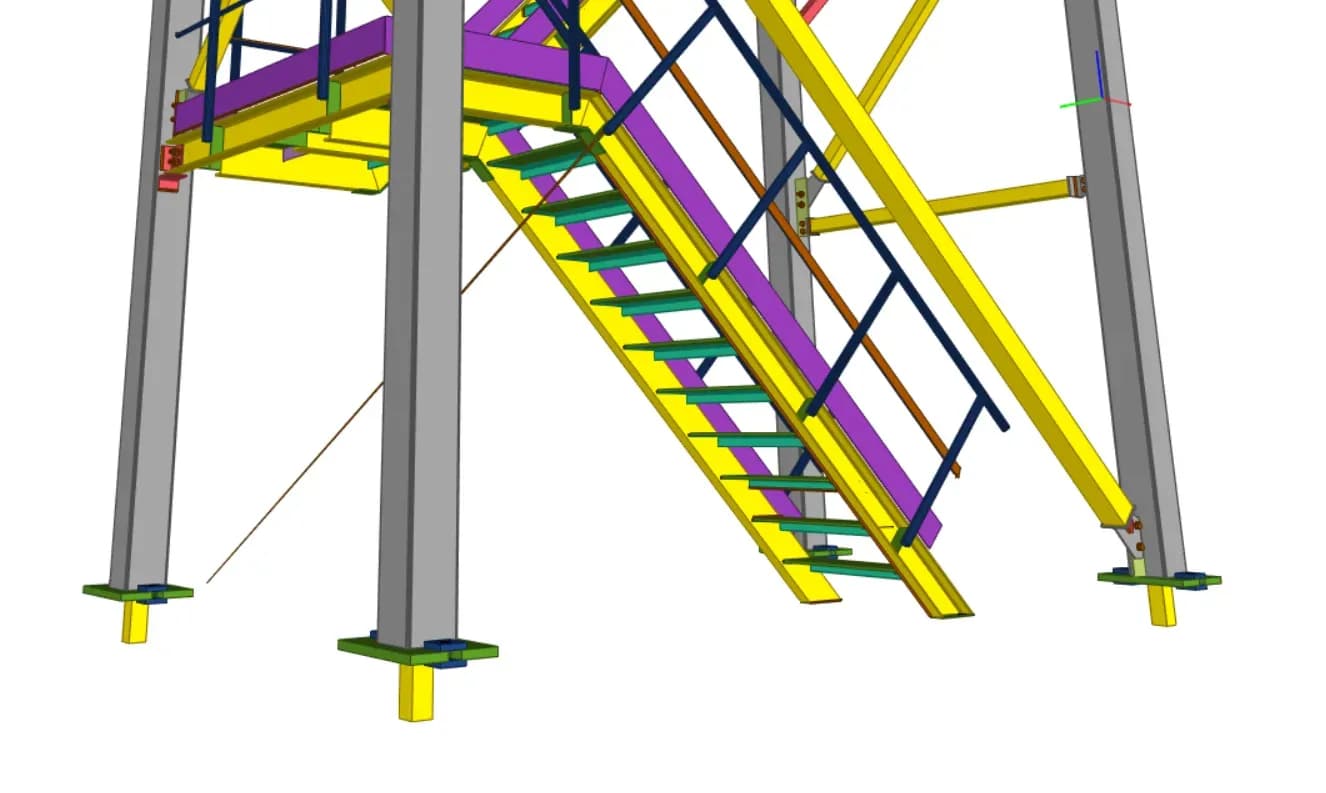

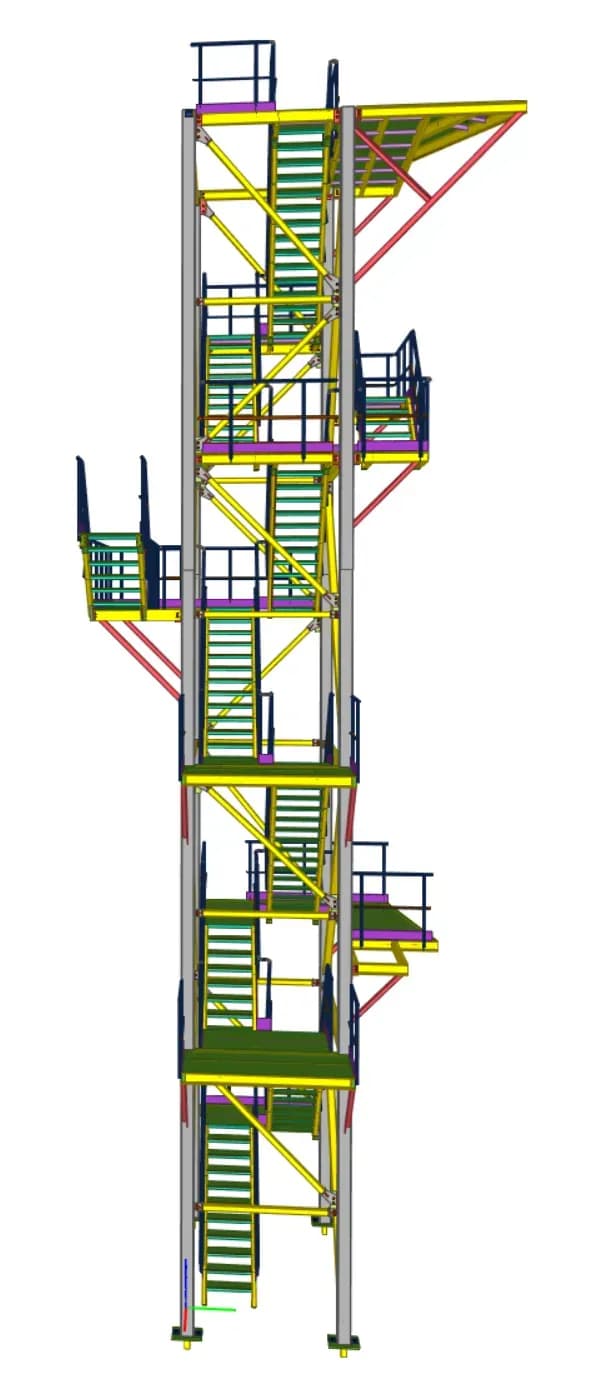

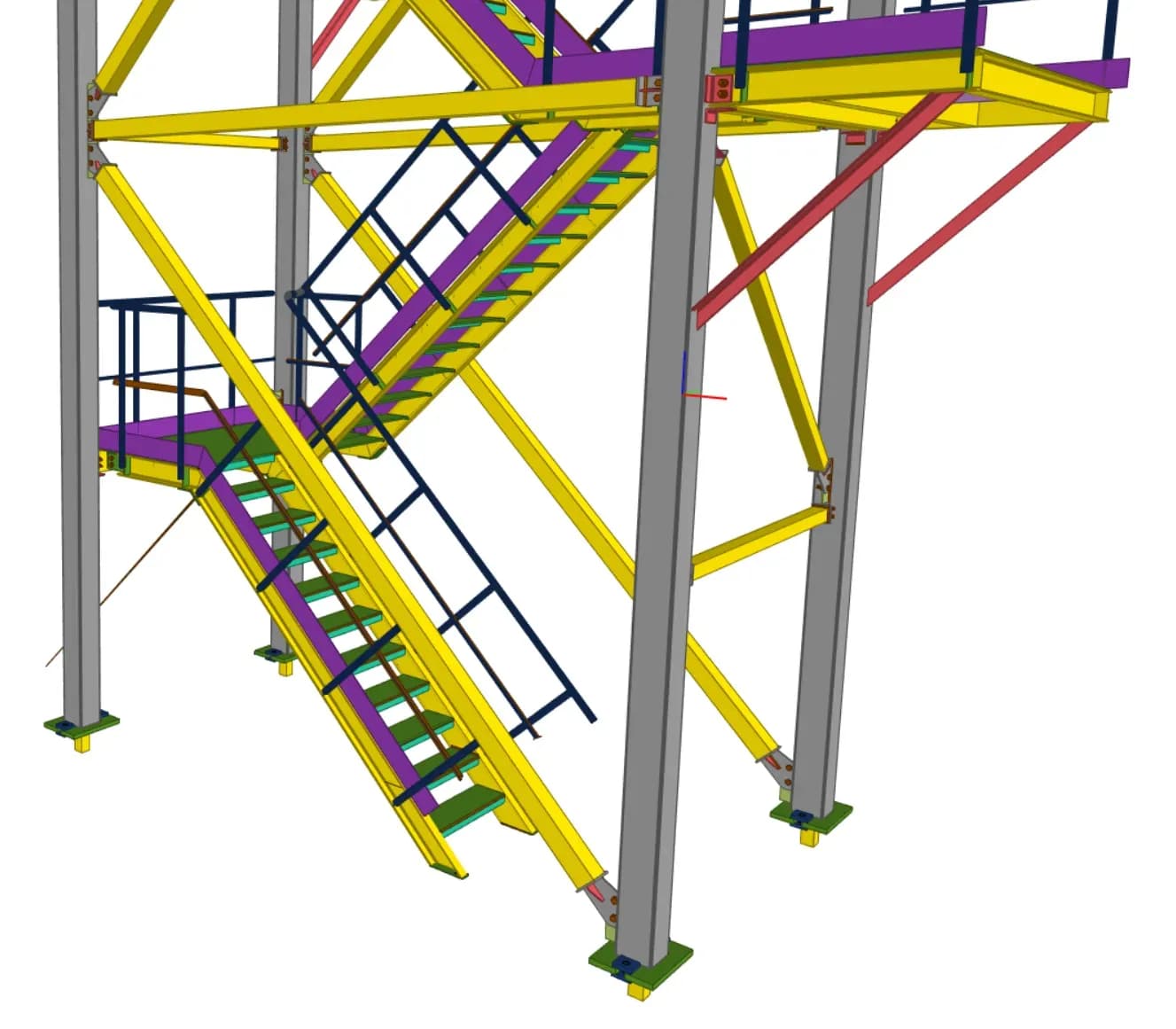

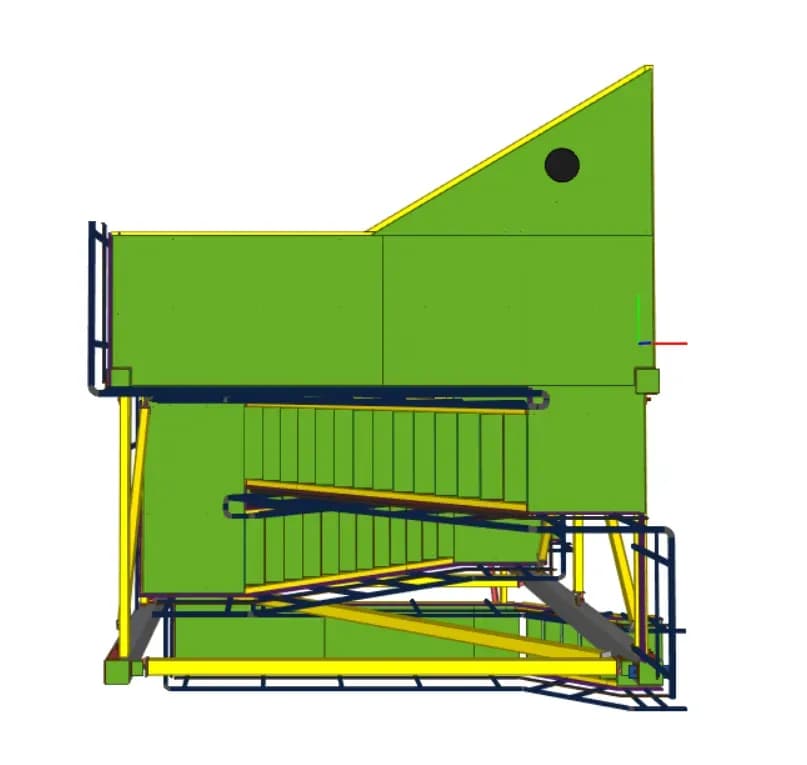

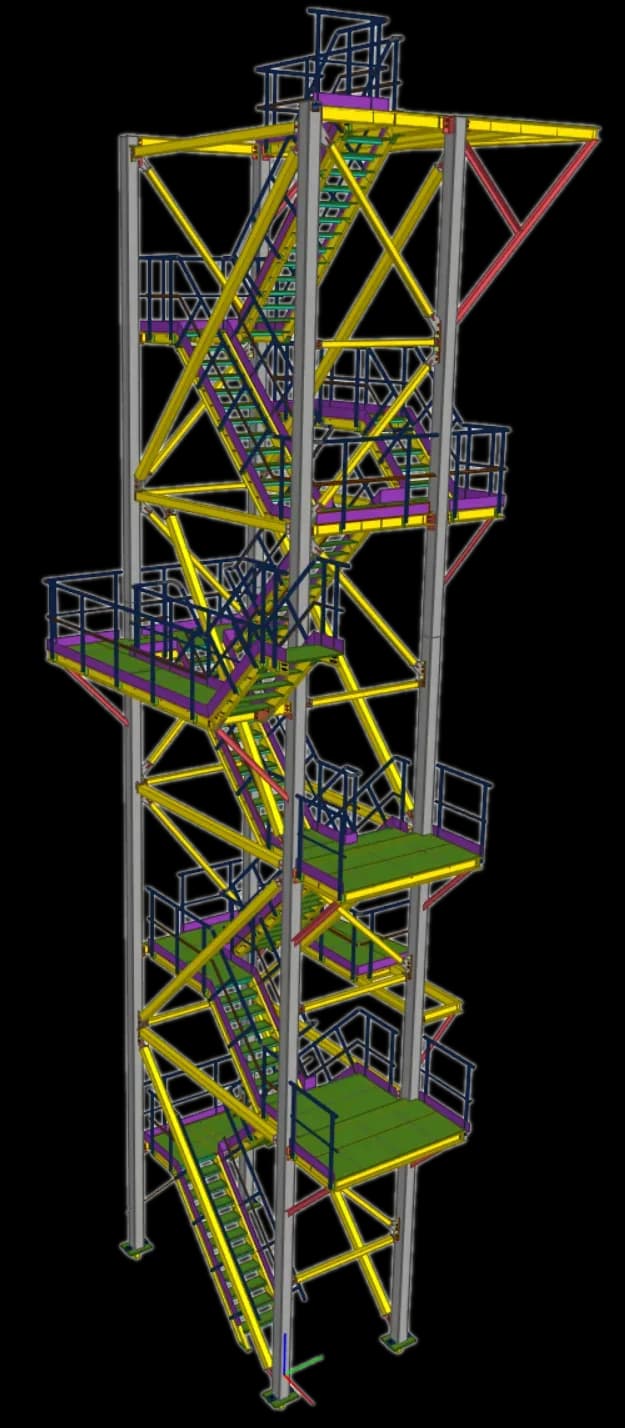

Galerie
