Überdachung, Bayern

Die Stahlkonstruktion ist so konzipiert, dass sie den spezifischen Anforderungen der Industrieproduktion gerecht wird, einschließlich der Belastungen durch Maschinen, Witterungseinflüsse und betriebstechnische Anforderungen. Zunächst wurde eine detaillierte Bestandsaufnahme des bestehenden Geländes und der Hallenstruktur durchgeführt, um die Gegebenheiten vor Ort präzise zu erfassen. Daraufhin wurde ein 3D-Modell der Stahlkonstruktion erstellt, das die gesamte Struktur und die Belastungsanforderungen simuliert. Die statischen Berechnungen wurden in Übereinstimmung mit den aktuellen Normen und Vorschriften vorgenommen, um die Sicherheit und Stabilität der Konstruktion zu gewährleisten. Nach der Erstellung der statischen Berechnungen wurden die Werkstattpläne und Montagepläne erstellt, die den detaillierten Aufbau der Stahlkonstruktion sowie den Montageablauf vor Ort festlegen.

Herausforderungen

Eine der größten Herausforderungen im Projekt war die Anpassung der Stahlkonstruktion an die bestehenden Gebäudestrukturen und die Gegebenheiten des Standorts. Aufgrund von unregelmäßigen Bodenverhältnissen und der Notwendigkeit, die bestehende Halle mit minimalen Eingriffen weiterzuverwenden, musste die Konstruktion präzise auf diese Bedingungen abgestimmt werden. Zudem stellte die genaue Koordination von Materiallieferungen und die zeitgerechte Montage im laufenden Betrieb der Industriehalle eine logistische Herausforderung dar.

01.02.2018 - 01.05.2018

Tonnage	8.4	Tonnen
Planungsstunden	169	Stunden
Gesamtfläche	500	m²
Länge	33.5	m
Breite	15	m
Höhe	8	m

Adresse:

Bayern, Deutschland

Arbeitsphase

Anforderungsanalyse

Zu Beginn des Projekts wurde eine umfassende Anforderungsanalyse durchgeführt. Dabei wurden die spezifischen Bedürfnisse und Anforderungen des Auftraggebers hinsichtlich der Stahlüberdachung ermittelt. Diese umfassen unter anderem die gewünschten Belastungsgrenzen, die Einhaltung von Sicherheitsstandards, die Integration der Konstruktion in die bestehende Infrastruktur und die Berücksichtigung des langfristigen Betriebs der Industriehalle. Die Ergebnisse der Anforderungsanalyse dienten als Grundlage für die weiteren Planungsphasen.

Vermessung mit 3D Laserscanning

Im nächsten Schritt wurde eine präzise Vermessung des Bestands und des Geländes durchgeführt, um eine exakte Grundlage für die weitere Planung zu schaffen. Mithilfe von 3D-Laserscanning-Technologie konnten alle relevanten Geometrien, Höhen und Abmessungen des Bestands sowie des umliegenden Geländes genau erfasst werden. Diese Methode gewährleistet eine hohe Präzision und ermöglicht eine realitätsgetreue Nachbildung des Ist-Zustandes in der Planungssoftware.

Nachmodellierung des Bestands

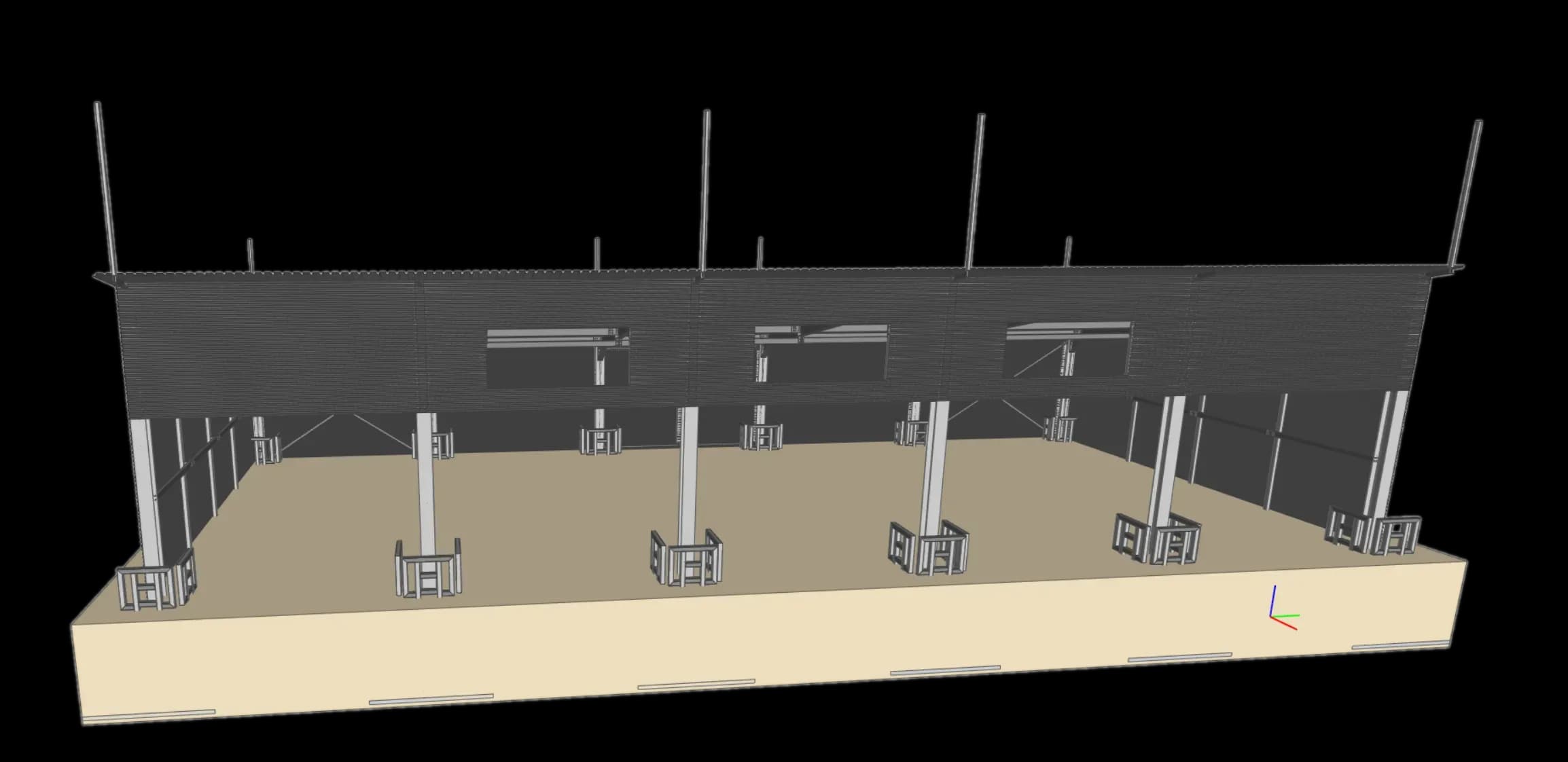

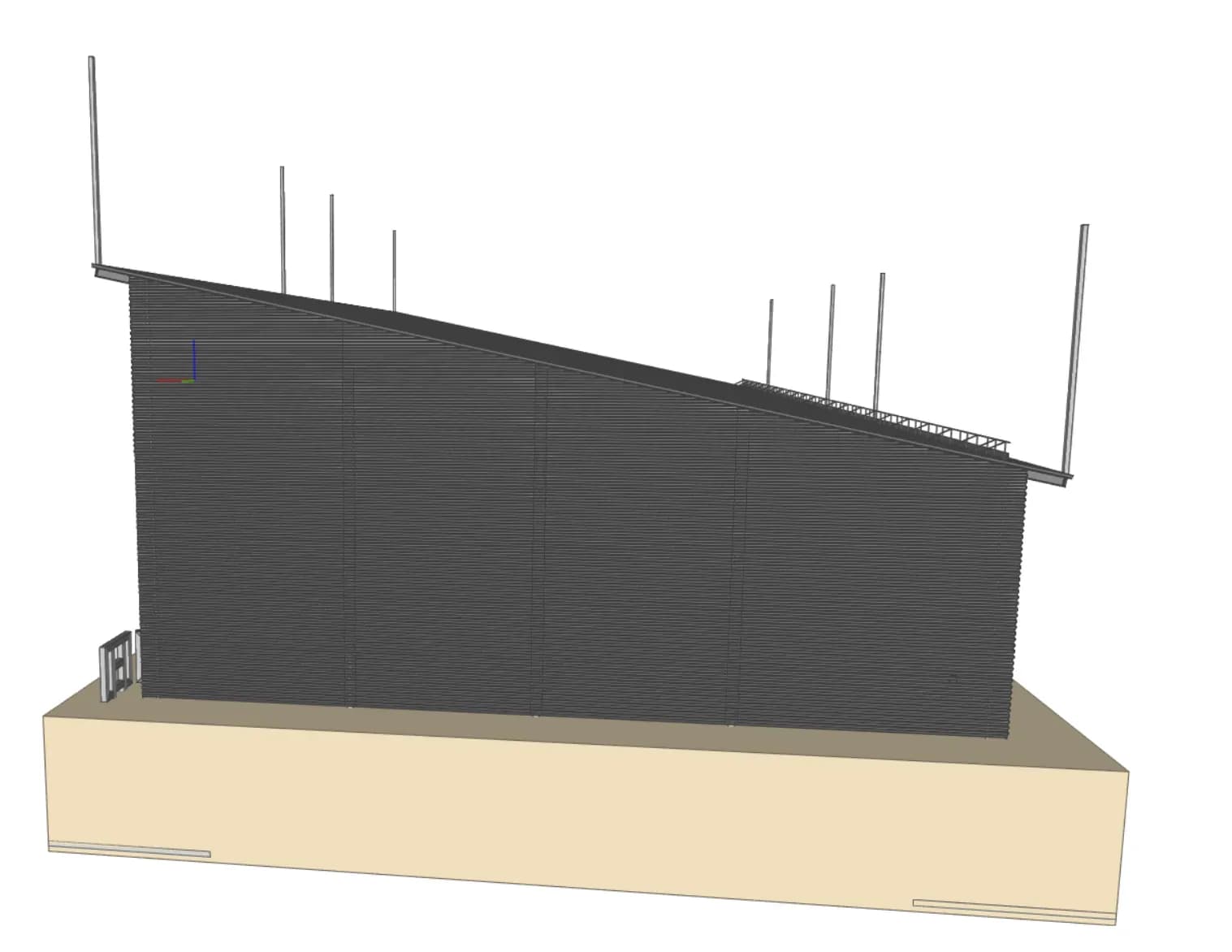

Auf Grundlage der gesammelten Daten aus der 3D-Laserscanning-Vermessung wurde der Bestand in ein digitales 3D-Modell überführt. Dieses Modell umfasst nicht nur die bestehende Halle, sondern auch alle relevanten strukturellen und infrastrukturellen Elemente, die mit der neuen Stahlüberdachung interagieren. So konnten alle Schnittstellen, Übergänge und notwendigen Anpassungen in der Planung berücksichtigt werden.

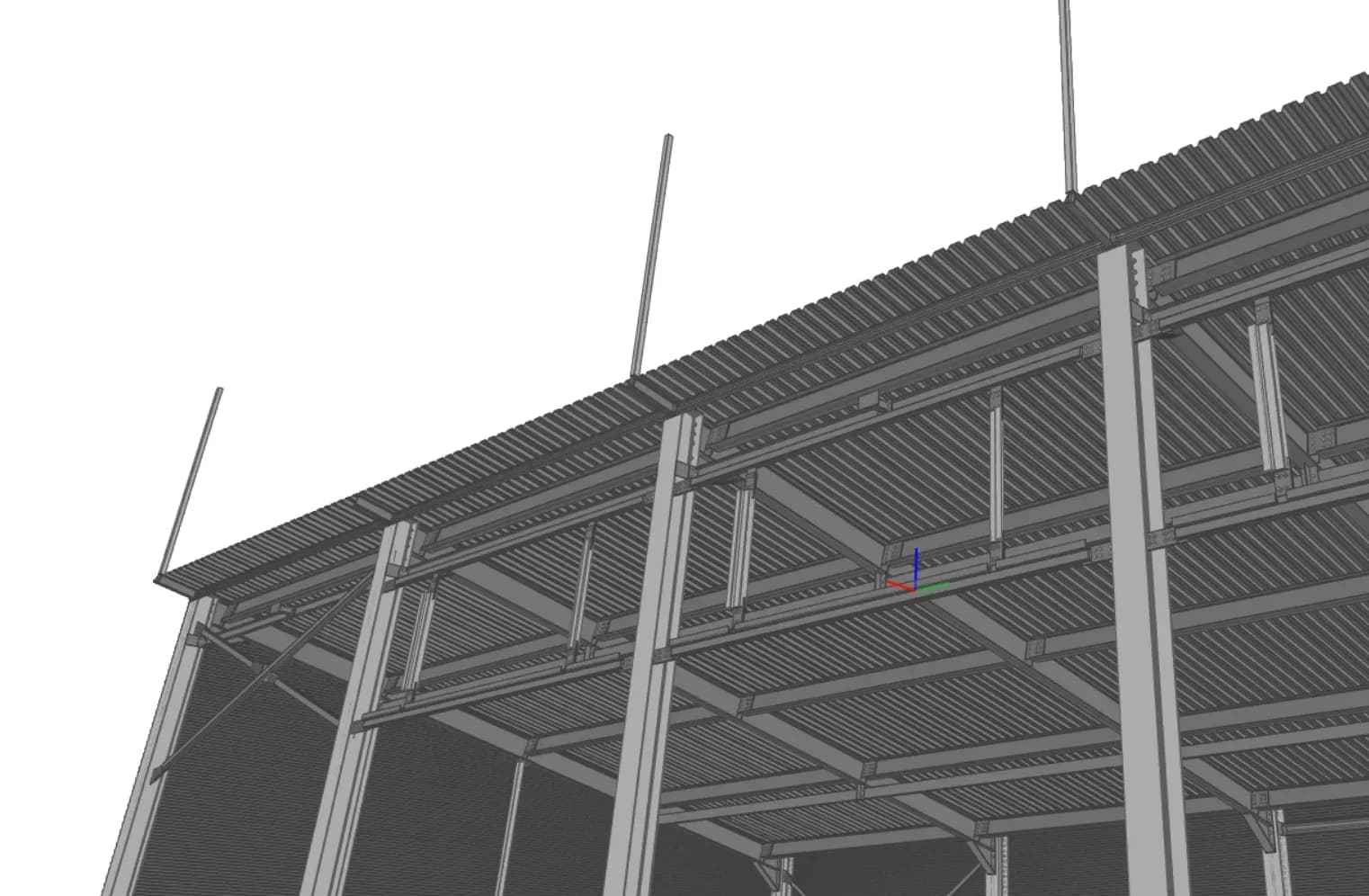

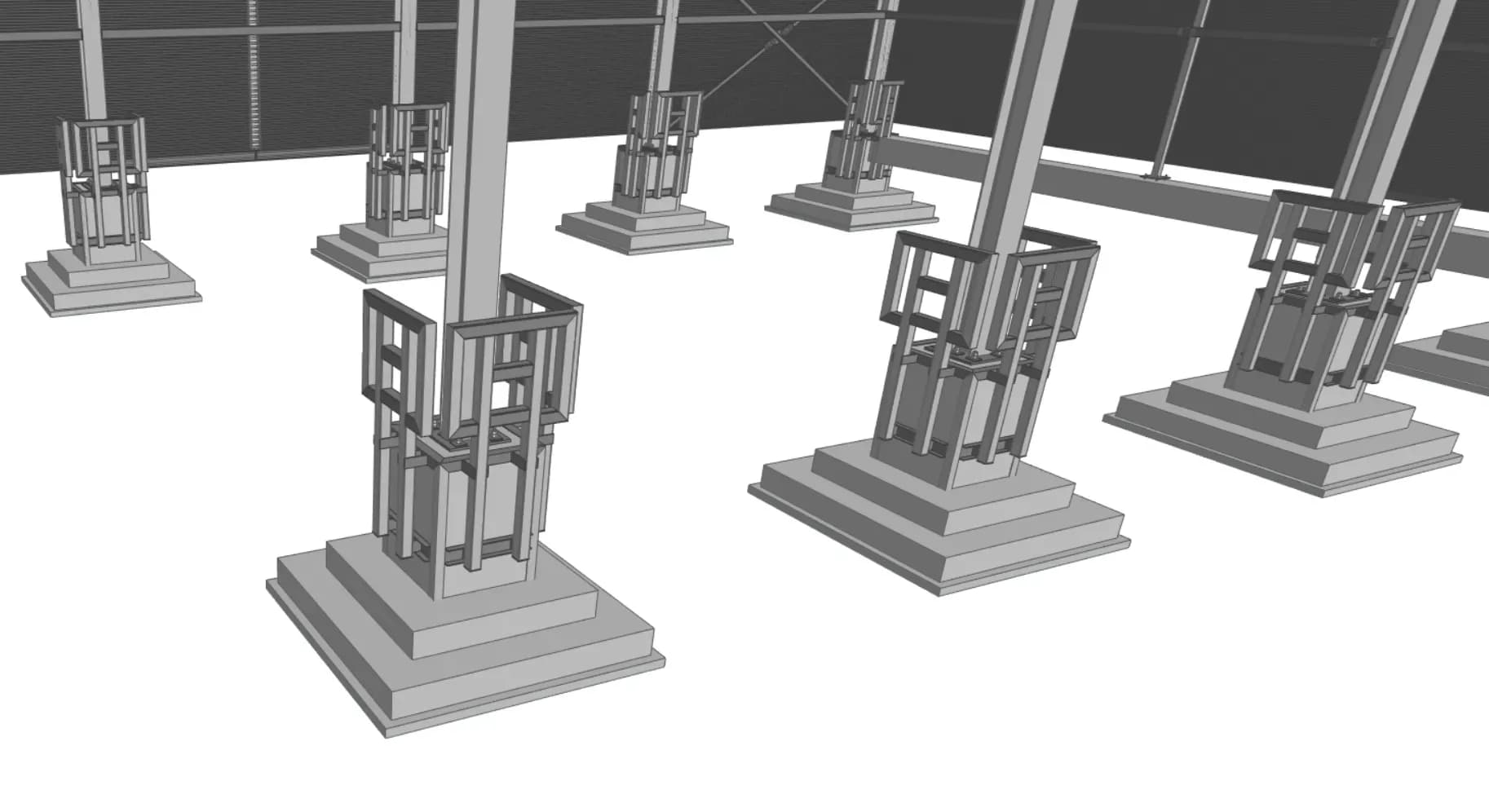

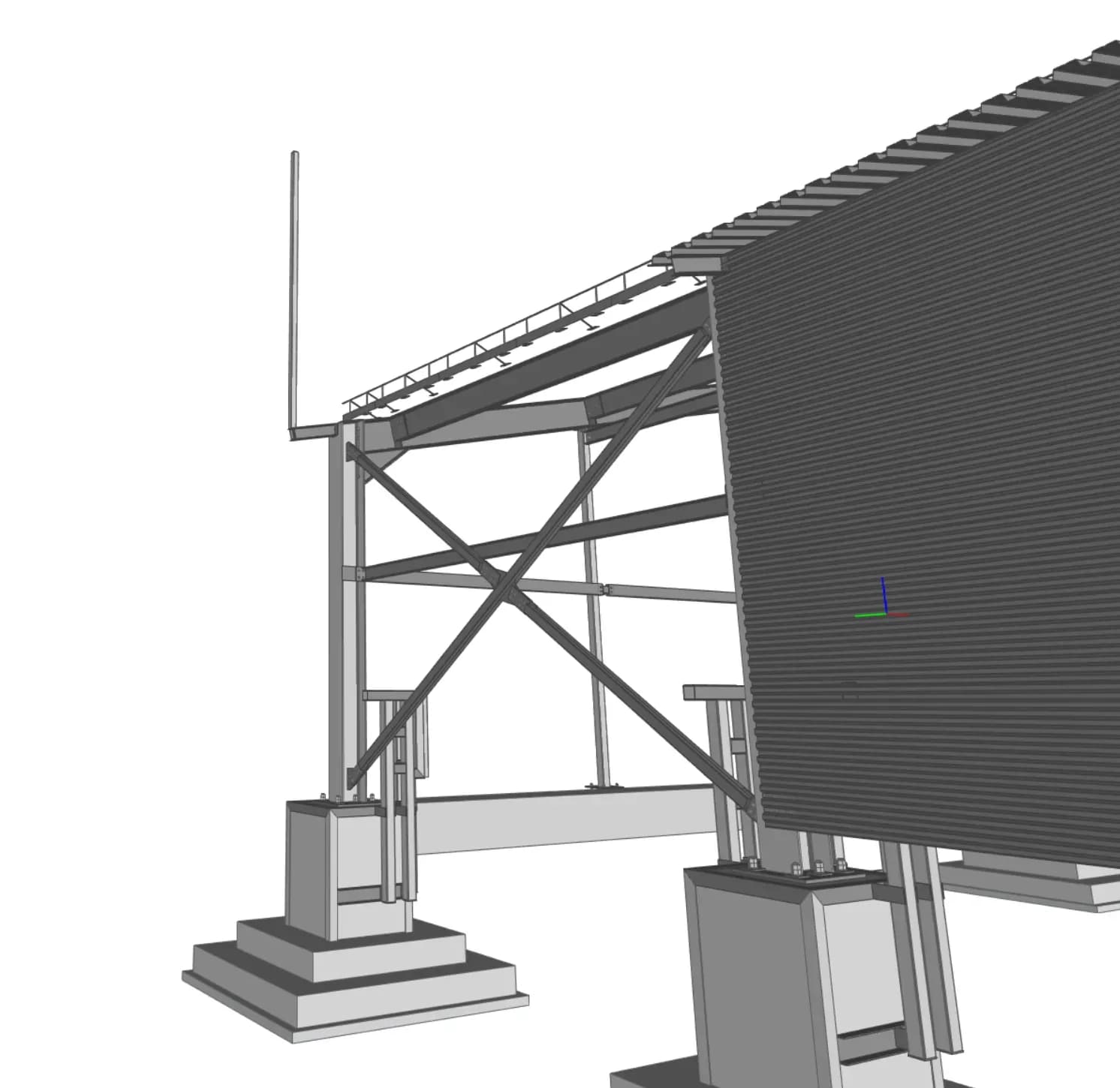

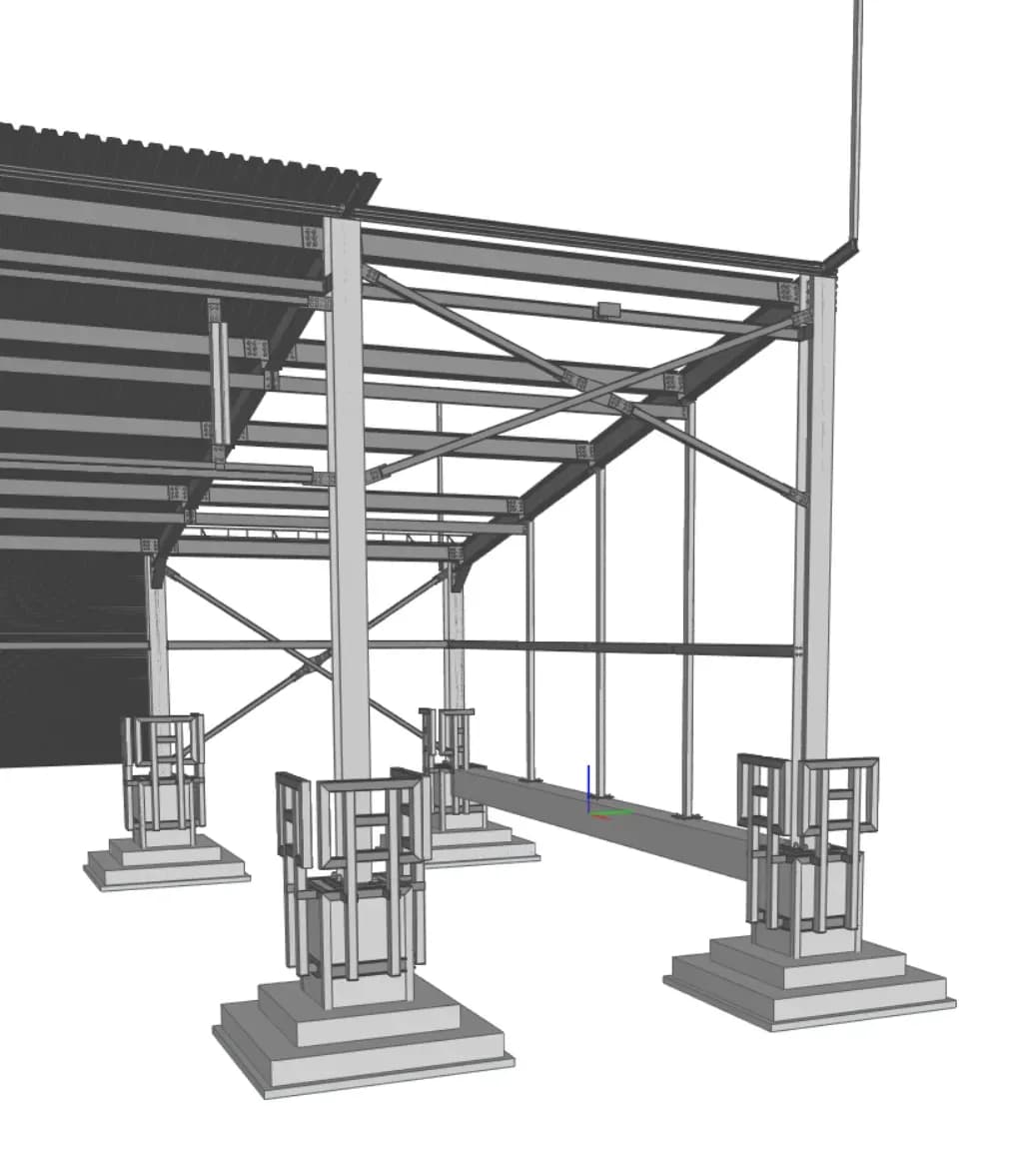

Entwurf LPH 3 und Konzept

In der Leistungsphase 3 wurde der Entwurf für die Stahlkonstruktion entwickelt. Hierbei wurde ein Konzept erstellt, das sowohl die technische Machbarkeit als auch die ästhetischen Anforderungen erfüllt. Der Entwurf berücksichtigt alle relevanten statischen und sicherheitstechnischen Vorgaben und skizziert die grundlegende Gestaltung der Stahlüberdachung sowie deren Integration in die bestehende Industriehalle.

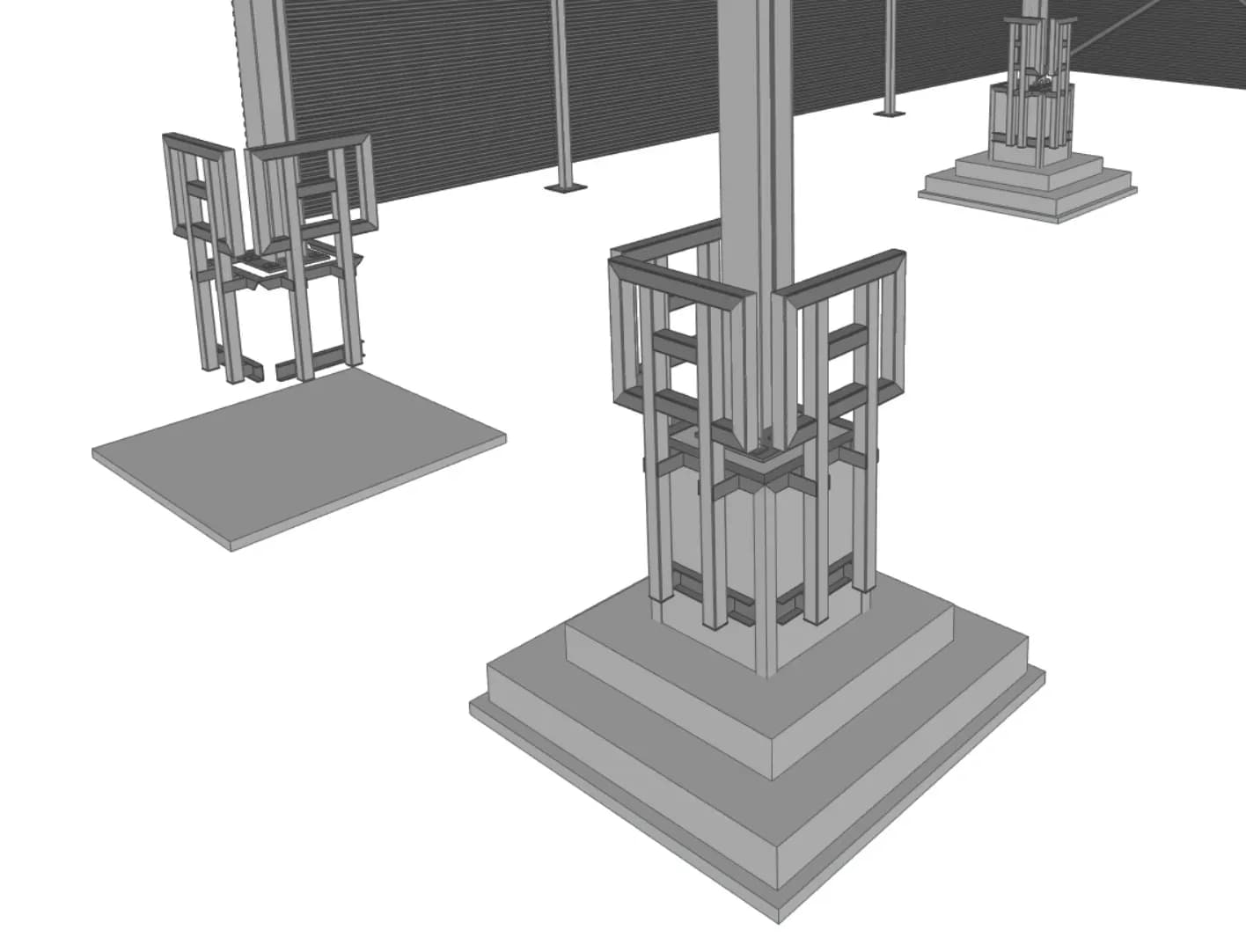

Freigabeplanung LPH 4

Nach der Fertigstellung des Entwurfs und der Detailplanung wurde in der Leistungsphase 4 die Freigabeplanung erstellt. Diese umfasst die detaillierte Ausarbeitung der Konstruktion, die Prüfung und Anpassung der statischen Berechnungen sowie die Abstimmung mit allen beteiligten Fachplanern. In dieser Phase wurden alle relevanten Unterlagen erstellt und vom Auftraggeber sowie den zuständigen Behörden geprüft und freigegeben.

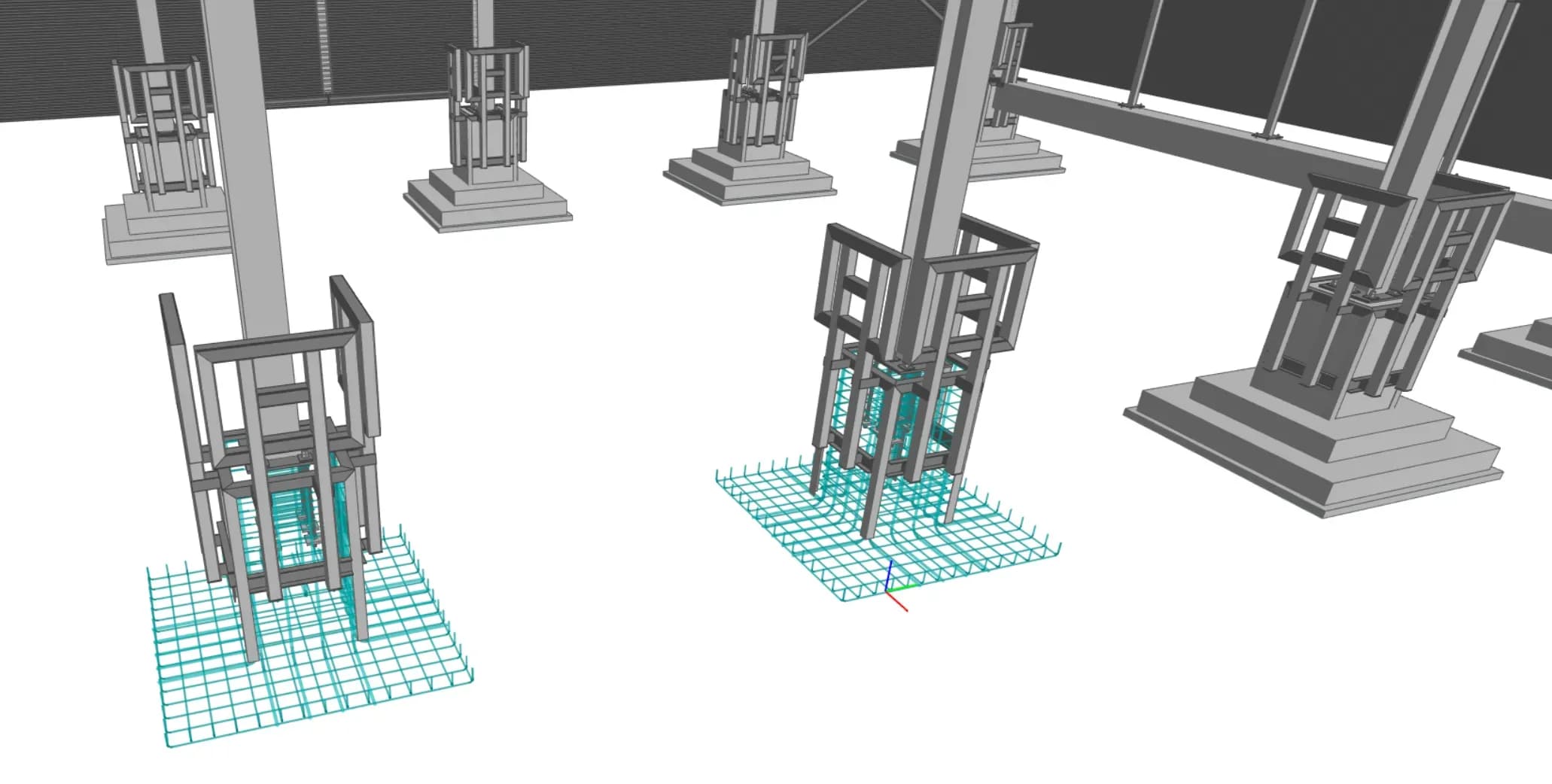

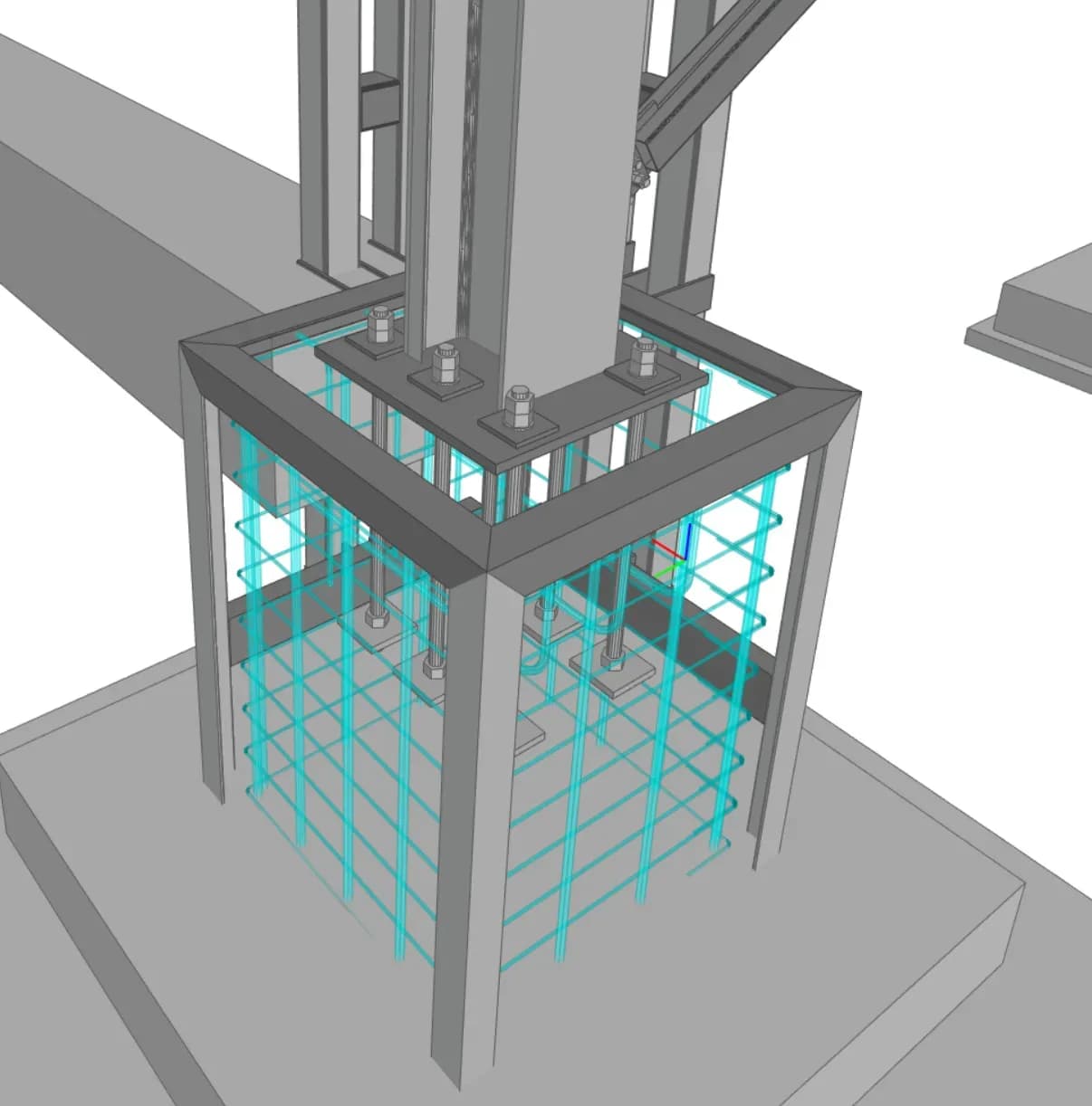

Ausführungsplanung LPH 5

In der letzten Phase der Planung, der Leistungsphase 5, wurden die finalen Werkstatt- und Montagepläne erstellt. Diese detaillierten Pläne beinhalten alle notwendigen Informationen für die Fertigung der Stahlkonstruktion in der Werkstatt sowie den Montageablauf vor Ort. Sie umfassen alle Dimensionen, Schnittstellen, Verbindungen und detaillierten Anweisungen für die Umsetzung der Konstruktion. Diese Pläne sind die Grundlage für die eigentliche Herstellung und den Aufbau der Stahlüberdachung.
