Bedienbühnen, Bayern

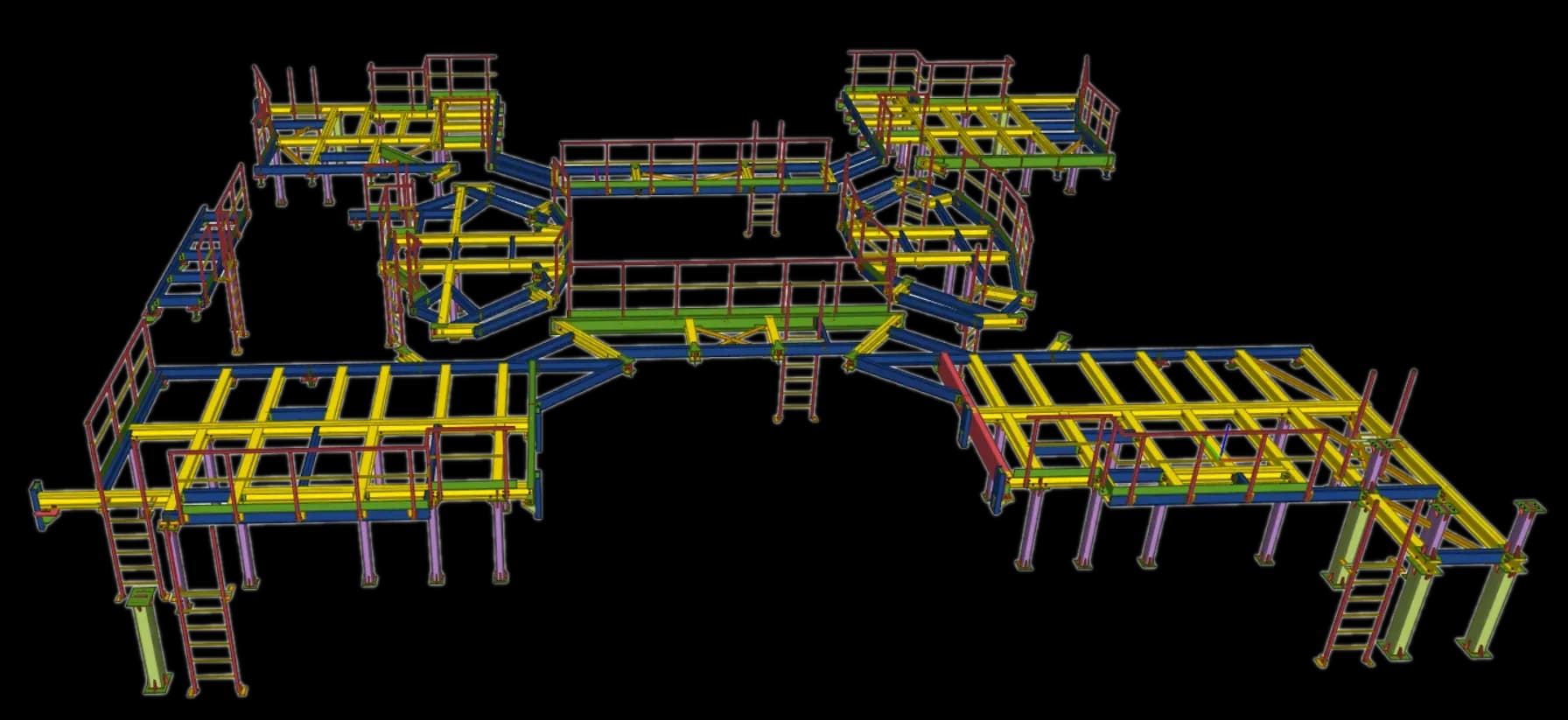

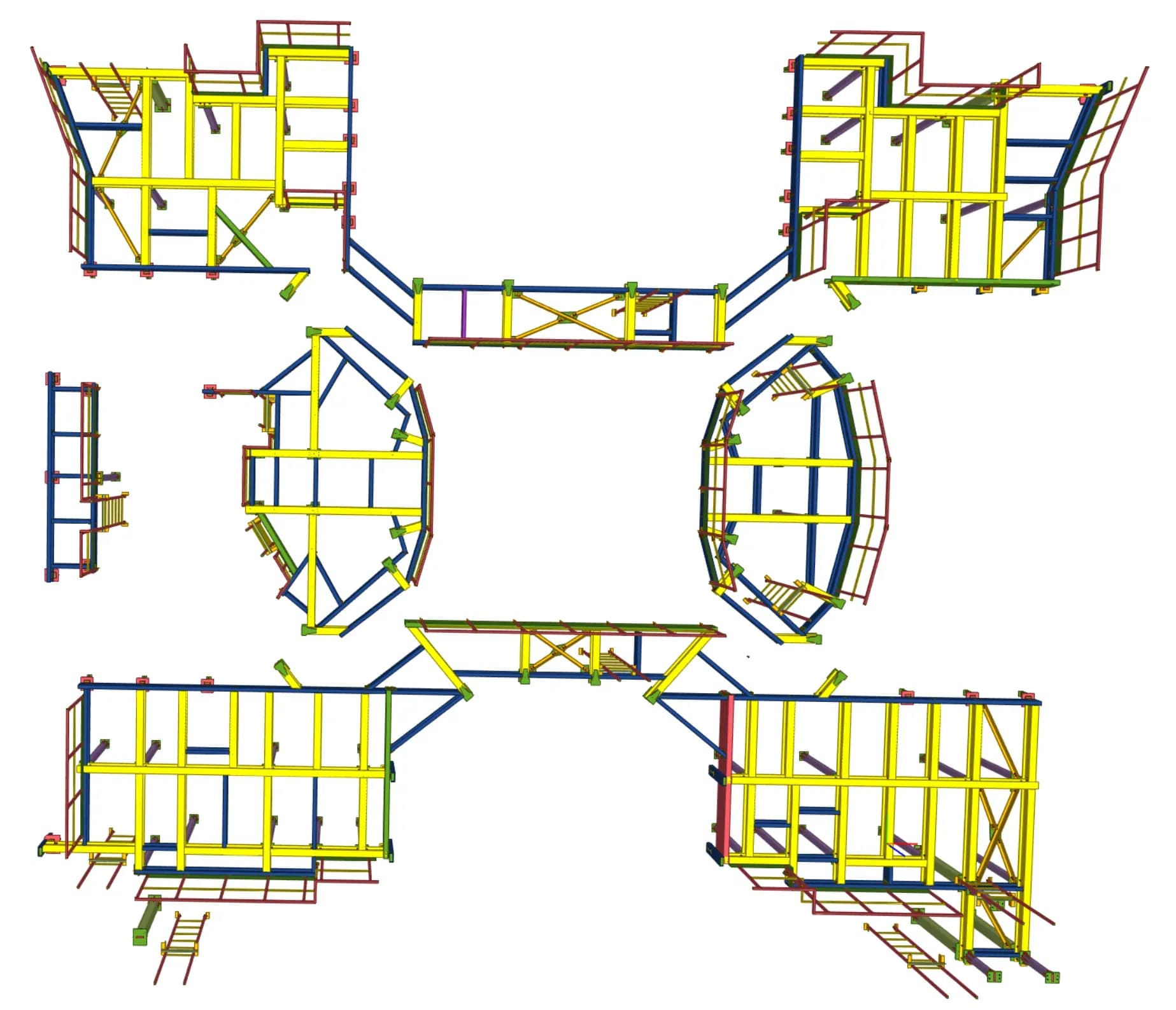

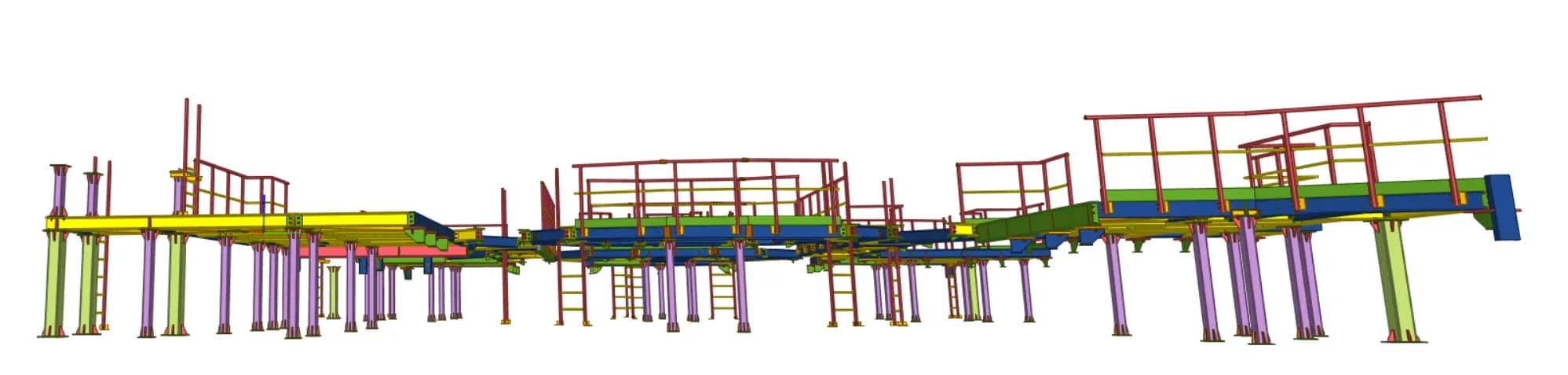

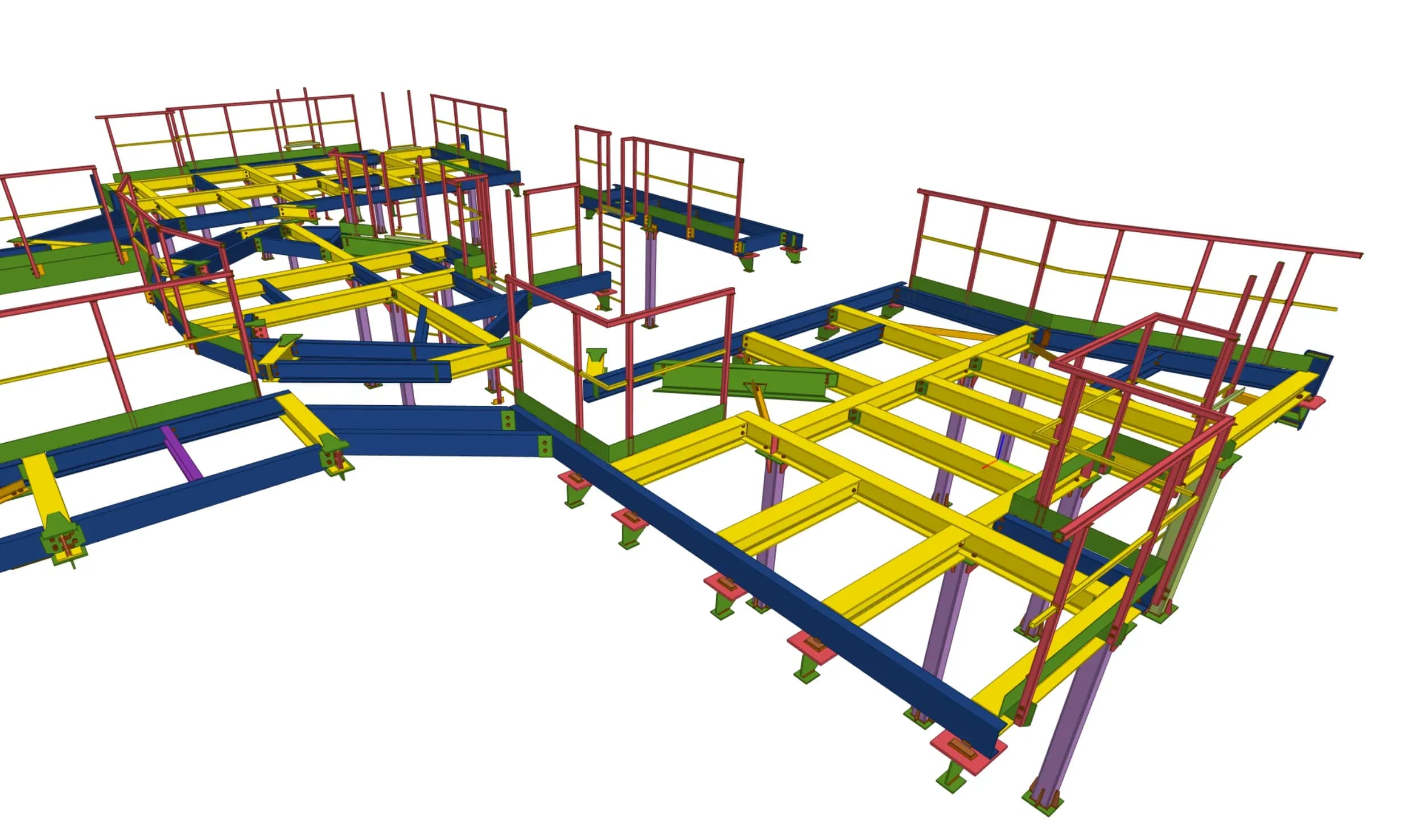

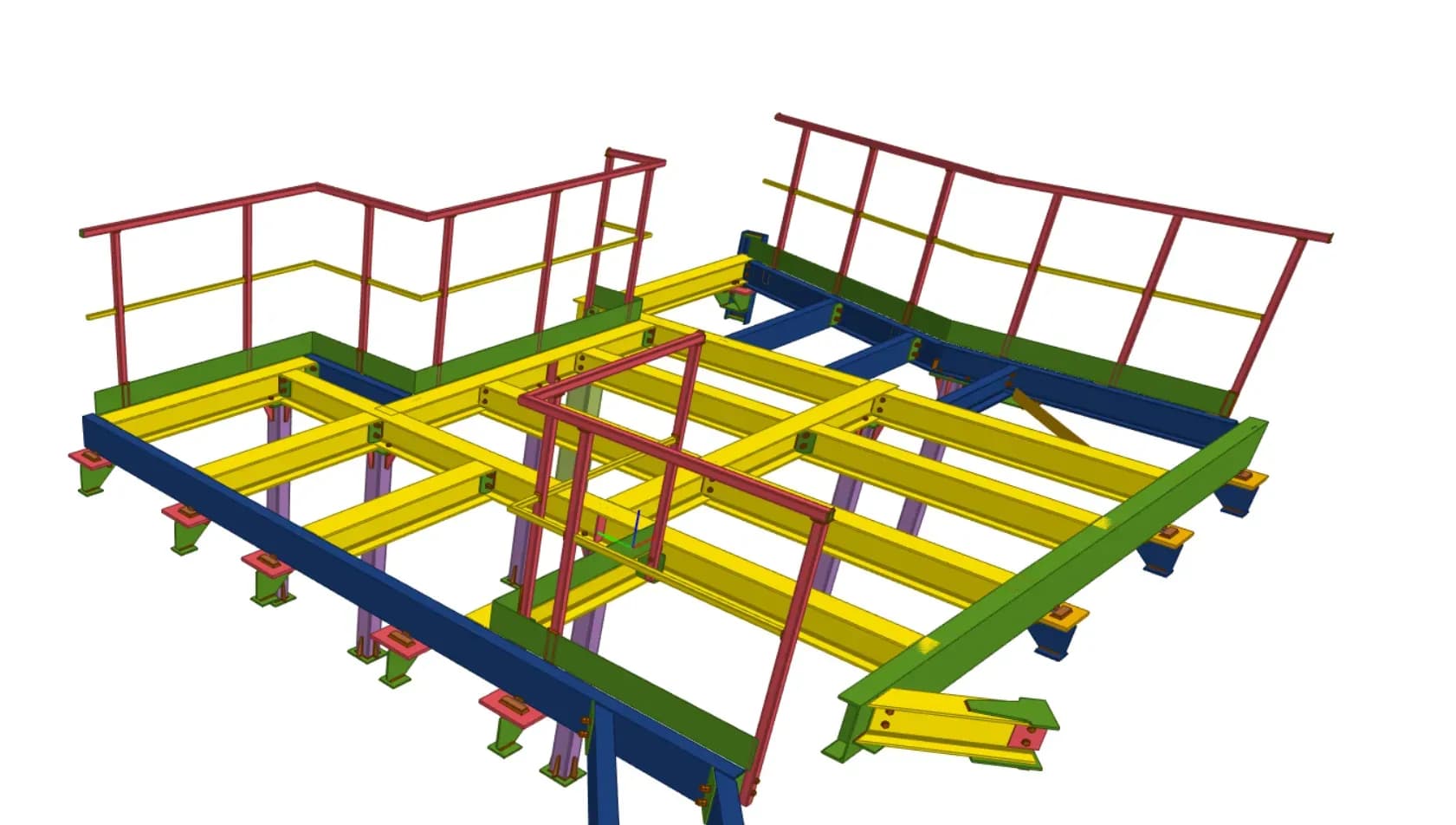

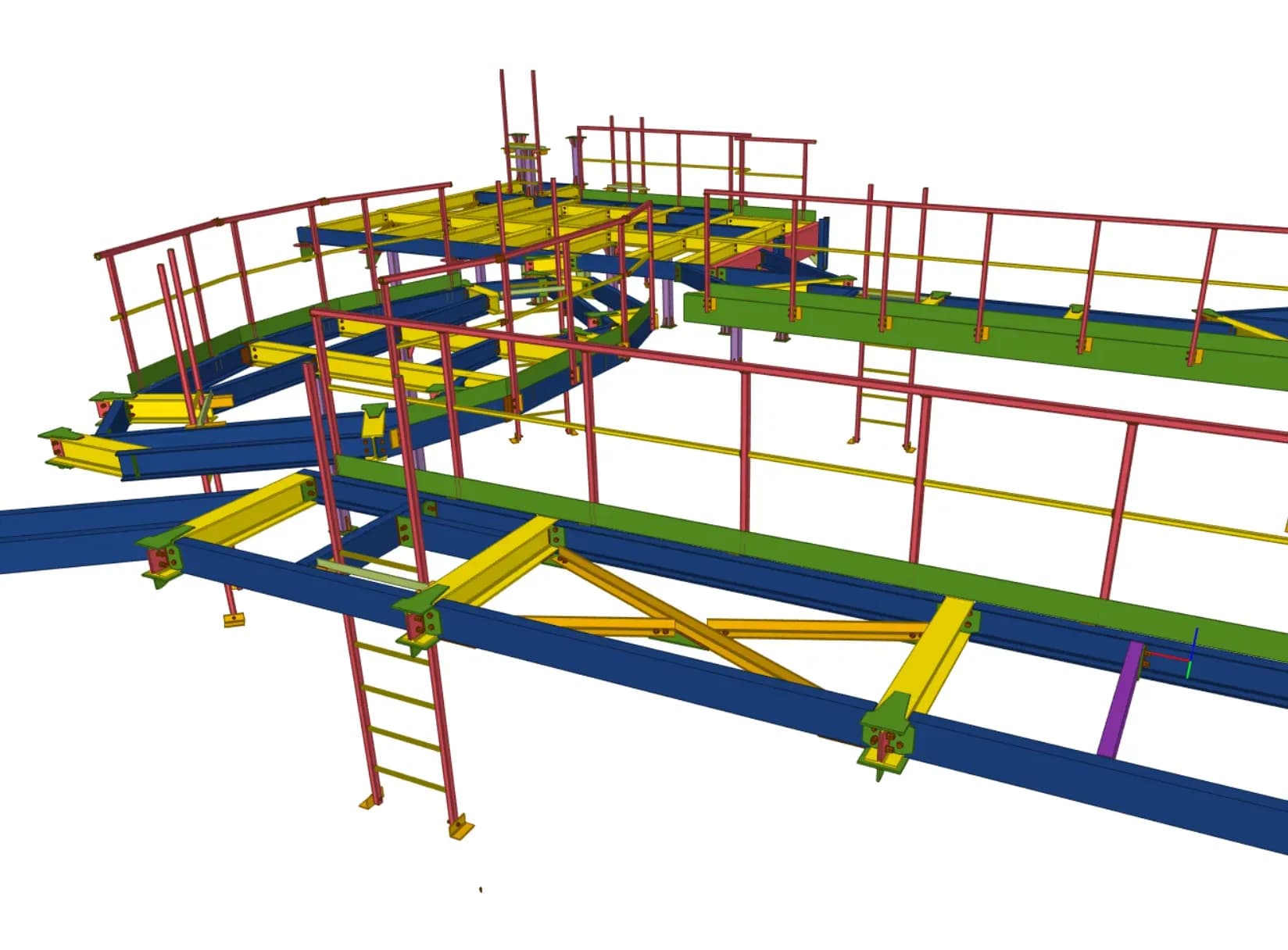

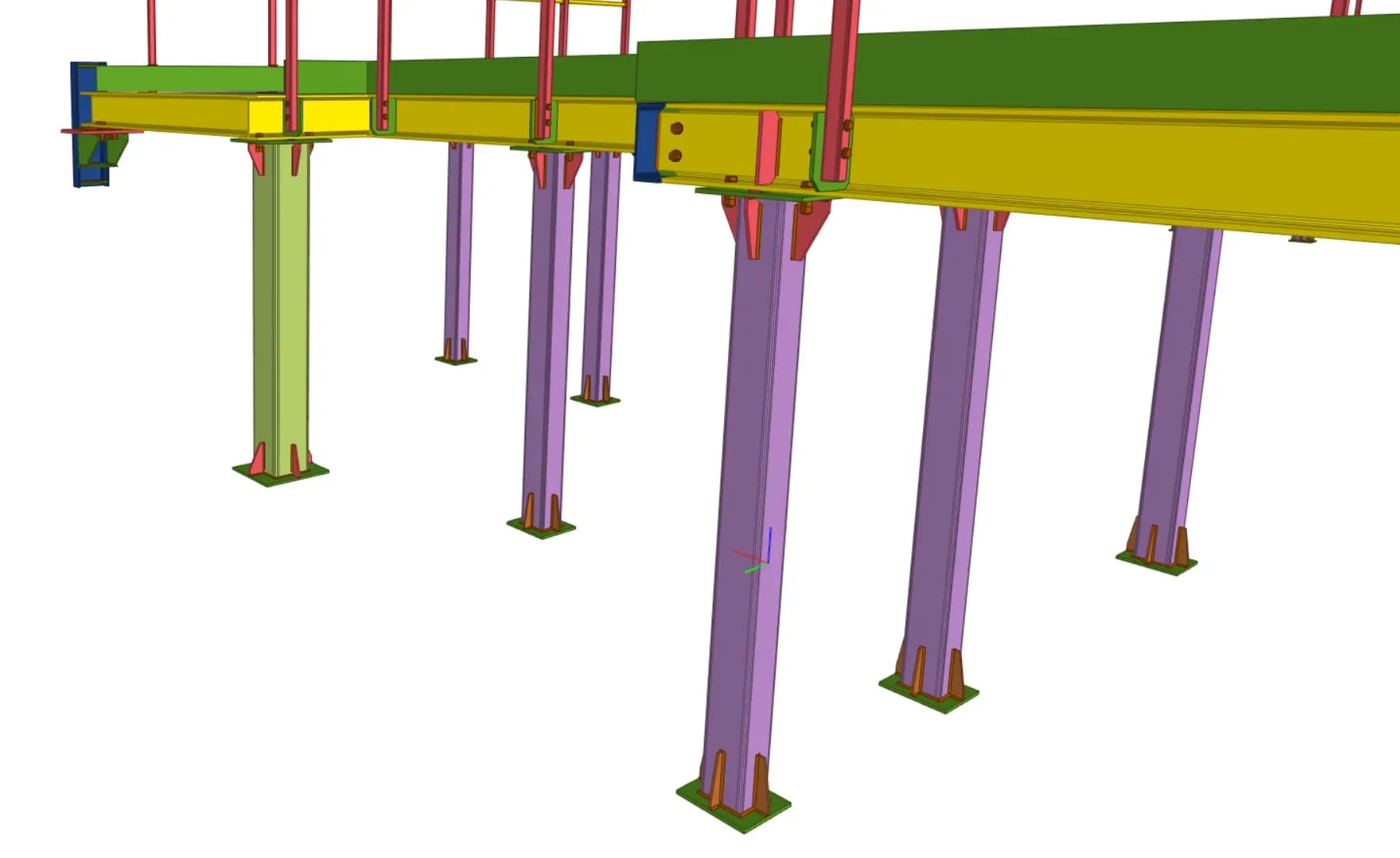

Die Stahlkonstruktionen dienen dem sicheren Zugang und der erleichterten Bedienung von Produktionsanlagen sowie der Wartung von Maschinen auf verschiedenen Ebenen der Produktionshalle. Unser Leistungsumfang umfasste eine detaillierte Bestandsaufnahme des Werksgebäudes sowie die Erstellung eines präzisen 3D-Modells der Konstruktionen. Auf Basis dieses Modells haben wir die statischen Berechnungen durchgeführt und belastbare Werkstatt- und Montagepläne erstellt. Dabei wurden spezifische Anforderungen an die Tragfähigkeit und den sicheren Betrieb der Bühnen gemäß den geltenden Sicherheitsstandards berücksichtigt. Die Planung und Realisierung erfolgte in enger Abstimmung mit den beteiligten Gewerken, um eine passgenaue Integration in die bestehende Infrastruktur sicherzustellen.
Herausforderungen
Eine der größten Herausforderungen in diesem Projekt war die Anpassung der Stahlkonstruktionen an die komplexen räumlichen Gegebenheiten des Bestandsgebäudes, das bereits mit zahlreichen Versorgungsleitungen, Maschinen und Installationen ausgestattet war. Dies erforderte eine präzise Vermessung und Modellierung sowie eine enge Koordination mit anderen Gewerken, um die Bedienbühnen ohne Beeinträchtigung der laufenden Produktion zu integrieren. Darüber hinaus mussten die Statikberechnungen an die hohen Lasten und Schwingungsanforderungen angepasst werden, was einen sorgfältigen Abgleich zwischen Sicherheit und Effizienz bei der Materialnutzung erforderte.
01.07.2021 - 01.12.2021
| Tonnage | 6.5 | Tonnen |
| Planungsstunden | 245 | Stunden |
| Gesamtfläche | 440 | m² |
| Länge | 22 | m |
| Breite | 20 | m |
| Höhe | 4 | m |
Adresse:
Bayern, Deutschland
Arbeitsphase
Anforderungsanalyse
In dieser Phase wurden alle Projektanforderungen im Detail erfasst und analysiert. Gemeinsam mit dem Auftraggeber haben wir die funktionalen und sicherheitstechnischen Anforderungen der Bedienbühnen definiert, um eine optimale Lösung für den geplanten Einsatz im Industriewerk zu gewährleisten. Dazu gehörten Vorgaben zur Tragfähigkeit, Zugänglichkeit und Integration in den laufenden Betrieb.
Vermessung mit 3D Laserscanning
Um eine exakte Grundlage für die Planung zu schaffen, erfolgte eine umfassende Bestandsaufnahme mittels 3D-Laserscanning. Diese hochpräzise Vermessungsmethode ermöglichte es uns, sowohl die räumliche Struktur des Gebäudes als auch relevante Details wie Versorgungsleitungen und bestehende Maschinen millimetergenau zu erfassen.
Nachmodellierung des Bestands
Basierend auf den gescannten Daten wurde ein vollständiges 3D-Modell des Bestands und aller relevanten Elemente erstellt. Diese Nachmodellierung war entscheidend, um die Bedienbühnen präzise in die bestehende Infrastruktur zu integrieren und mögliche Konflikte mit anderen baulichen Elementen frühzeitig zu identifizieren.
Entwurf LPH 3 und Konzept
In der Entwurfsphase erstellten wir das konzeptionelle Design der Bedienbühnen. Dabei wurden die zuvor analysierten Anforderungen in Form von Entwurfsplänen und Visualisierungen umgesetzt, die dem Auftraggeber eine konkrete Vorstellung der geplanten Konstruktionen vermittelten. Der Entwurf wurde zudem auf seine technische Machbarkeit geprüft und für die nachfolgende Genehmigungsplanung vorbereitet.
Freigabeplanung LPH 4
In der Freigabeplanung wurde das Konzept detailliert ausgearbeitet und alle Genehmigungsunterlagen zusammengestellt. Diese Pläne bildeten die Basis für die behördliche Genehmigung und gewährleisteten, dass die Stahlkonstruktionen alle bau- und sicherheitsrechtlichen Anforderungen erfüllten.
Ausführungsplanung LPH 5
In der Ausführungsplanung wurden detaillierte Werkstatt- und Montagepläne erstellt, die alle erforderlichen Angaben für die Herstellung und Montage der Stahlkonstruktionen enthielten. Diese Pläne sorgten für einen reibungslosen Ablauf in der Fertigung und Montage und stellten sicher, dass alle Bauprozesse den hohen Qualitätsstandards des Projekts entsprachen.
