Kesselhaus mit Wassererwärmung, Bayern
Das Herzstück des Projekts ist ein elektrischer Warmwasserkessel mit 40 MW, der in einem geschlossenen Kreislauf eine Wärmeversorgung von 140/90 °C sicherstellt. Die Wasserzirkulation erfolgt über eine Zirkulationspumpe, und ein Trennplattenwärmetauscher sorgt für effiziente Wärmeübertragung. In der ersten Projektphase wurde die bestehende Infrastruktur umfassend erfasst, woraufhin ein detailliertes 3D-Modell entwickelt wurde. Dieses diente als Grundlage für die Planung der Statik sowie für die Bau- und Werkstattpläne, die präzise aufeinander abgestimmt wurden, um eine reibungslose Umsetzung und die Erfüllung aller technischen Anforderungen zu gewährleisten. Besondere Aufmerksamkeit galt der optimalen Energieeffizienz des Systems.
Herausforderungen
Eine der größten Herausforderungen in diesem Projekt bestand darin, die begrenzten räumlichen Gegebenheiten des Standorts mit den umfangreichen technischen Anforderungen der Anlage in Einklang zu bringen. Das Einhalten der baurechtlichen Vorschriften in Kombination mit der Optimierung der Anlage für eine hohe Energieeffizienz erforderte detaillierte Planung und kreative Lösungen. Besonders anspruchsvoll war die Entwicklung einer stabilen Statik innerhalb der bestehenden Strukturen und das Einhalten der engen Zeitvorgaben, ohne Kompromisse bei der Qualität und Sicherheit der Planung einzugehen.
01.02.2020 - 01.03.2020
| Tonnage | 1.9 | Tonnen |
| Planungsstunden | 195 | Stunden |
| Gesamtfläche | 63 | m² |
| Länge | 11.3 | m |
| Breite | 5.6 | m |
| Höhe | 7 | m |
Adresse:
Bayern, Deutschland
Arbeitsphase
Anforderungsanalyse
In der ersten Phase wurden die Anforderungen und Rahmenbedingungen des Projekts detailliert ermittelt. Dies umfasste die spezifischen Leistungsparameter des Warmwasserkessels, die gewünschte Temperaturführung (140/90 °C) sowie die Anforderungen an den geschlossenen Kreislauf mit Trennplattenwärmetauscher und Zirkulationspumpe. Zudem wurden technische, rechtliche und betriebliche Anforderungen sowie die Bedürfnisse des Auftraggebers definiert, um eine optimale Planung sicherzustellen.
Vermessung mit 3D Laserscanning
Im Anschluss wurde eine präzise Vermessung des bestehenden Kesselhausstandorts sowie des umliegenden Geländes mittels 3D-Laserscanning durchgeführt. Diese Methode lieferte exakte, dreidimensionale Daten, die als Grundlage für das weitere Modellierungs- und Planungsverfahren dienten und eine realistische Abbildung des Bestands ermöglichten.
Nachmodellierung des Bestands

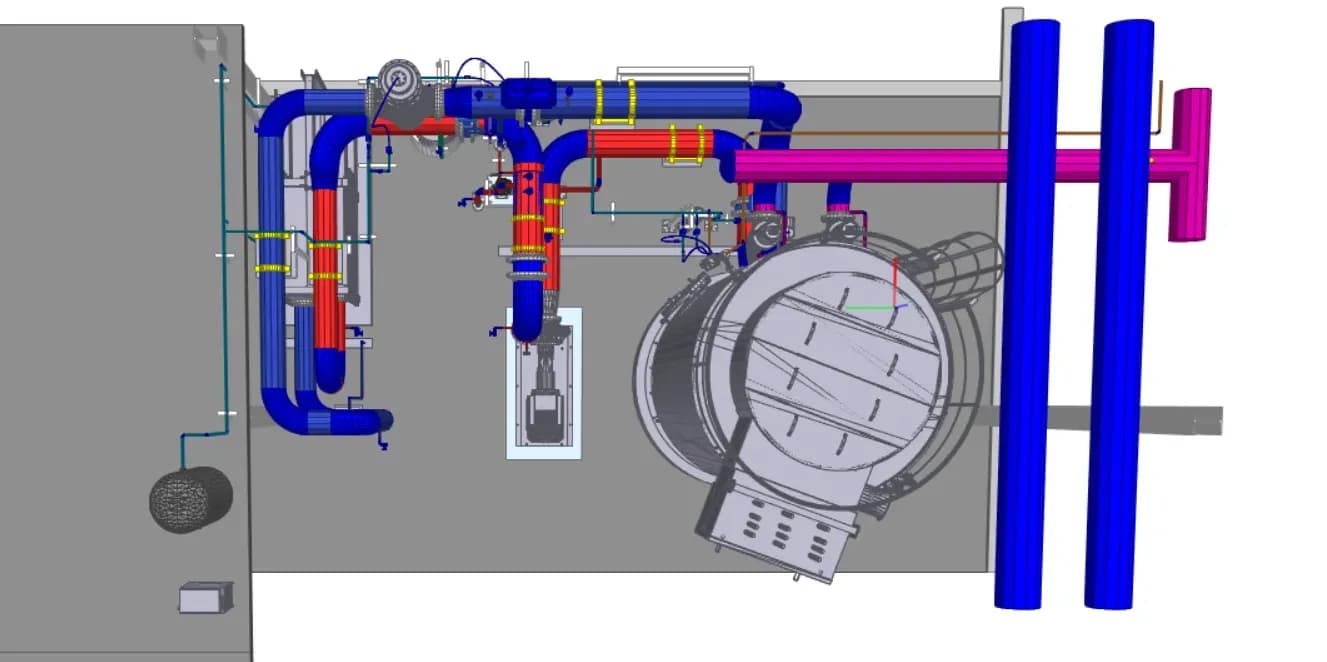

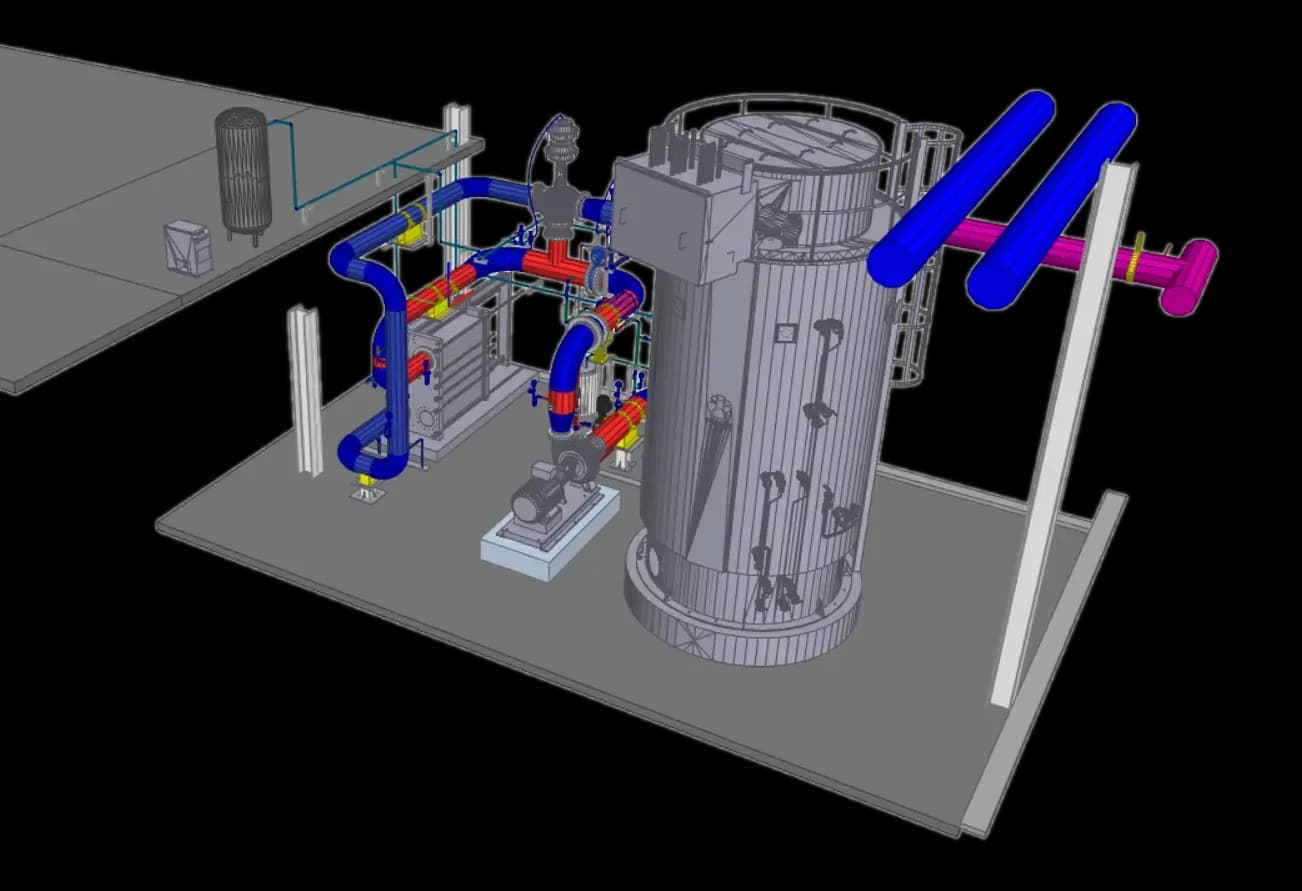

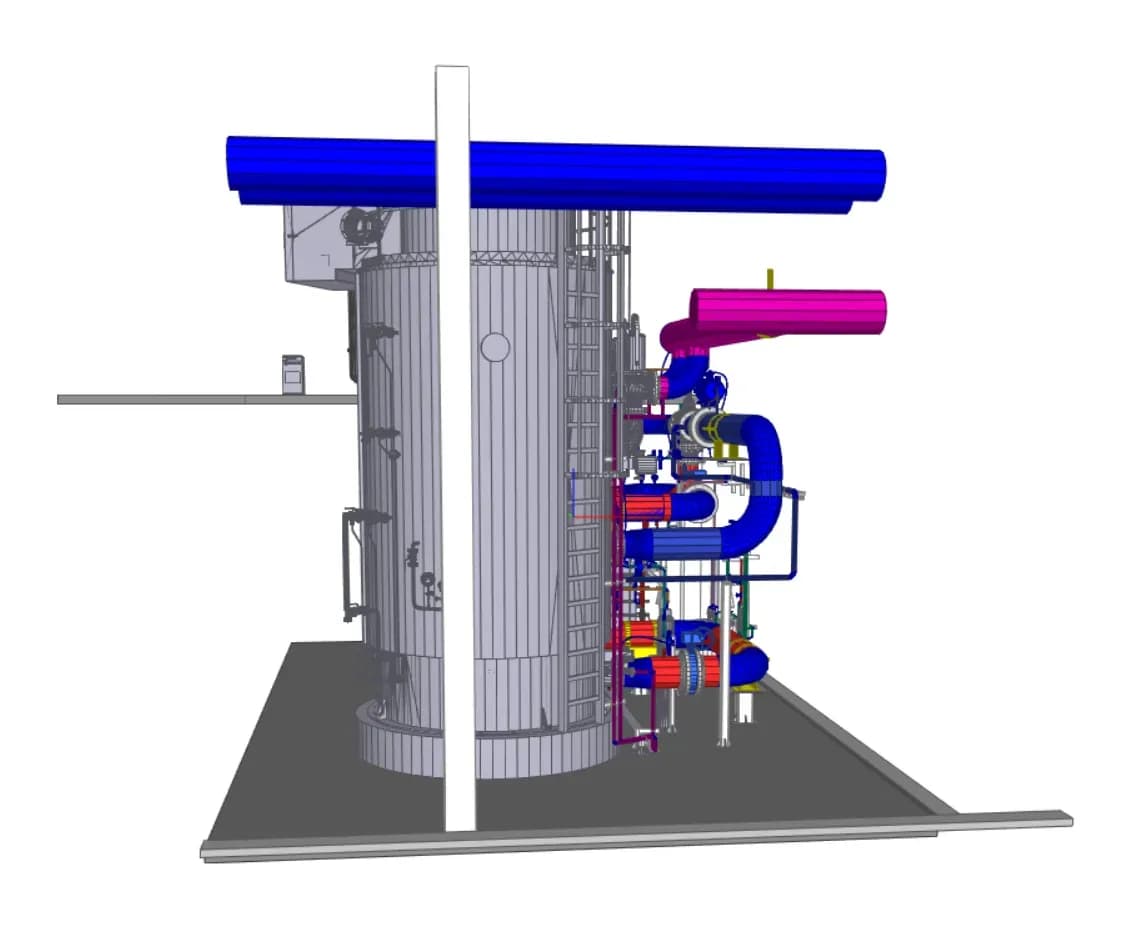

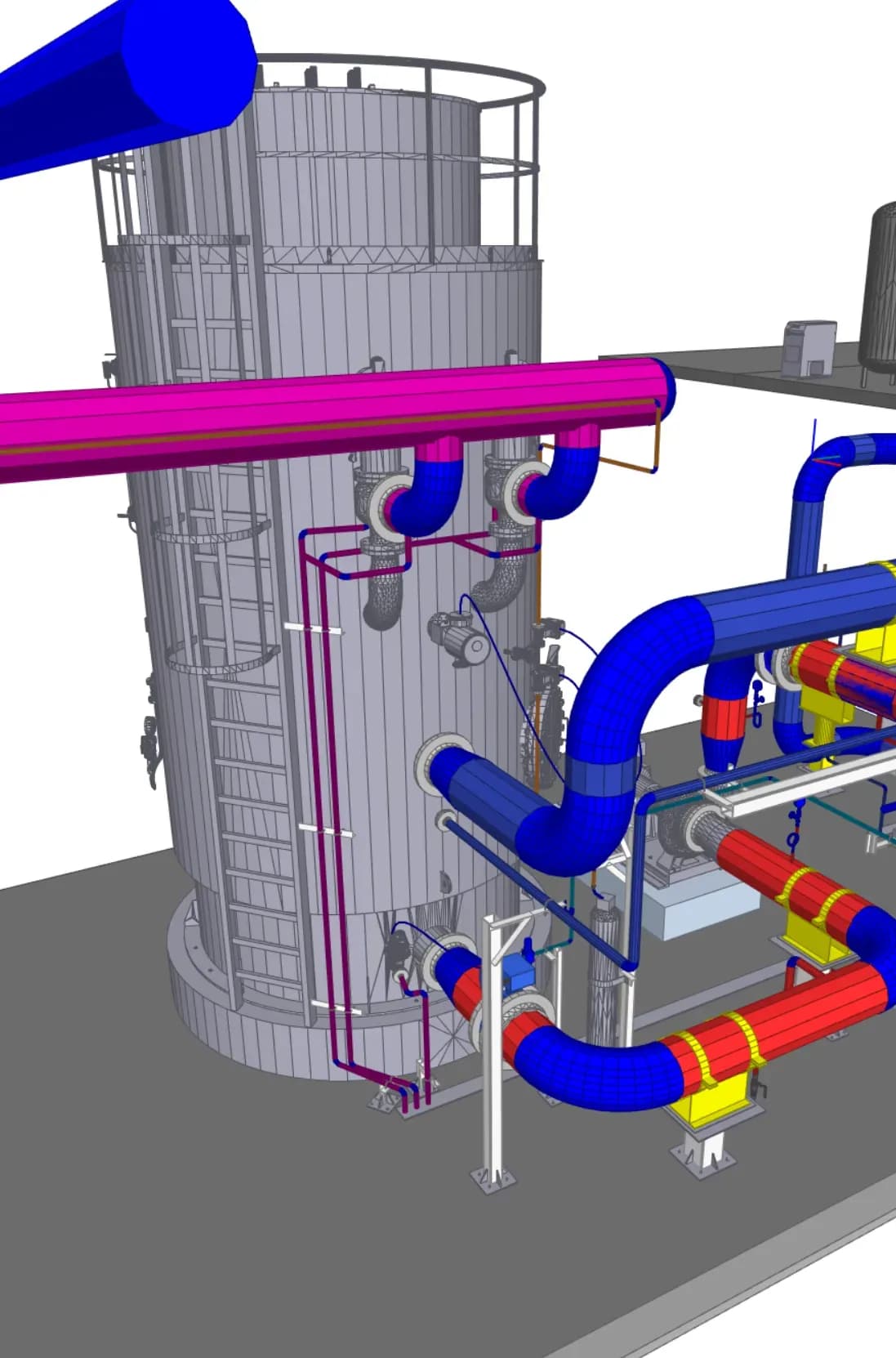

Basierend auf den gescannten Daten wurde ein vollständiges 3D-Modell des Bestands sowie aller relevanten Gebäudeteile und Anlagenkomponenten erstellt. Dieses Modell diente zur Überprüfung der räumlichen Gegebenheiten und zur Optimierung des Planungsprozesses, indem es eine detaillierte, maßgenaue Grundlage für die folgenden Entwurfsphasen bot.
Entwurf LPH 3 und Konzept

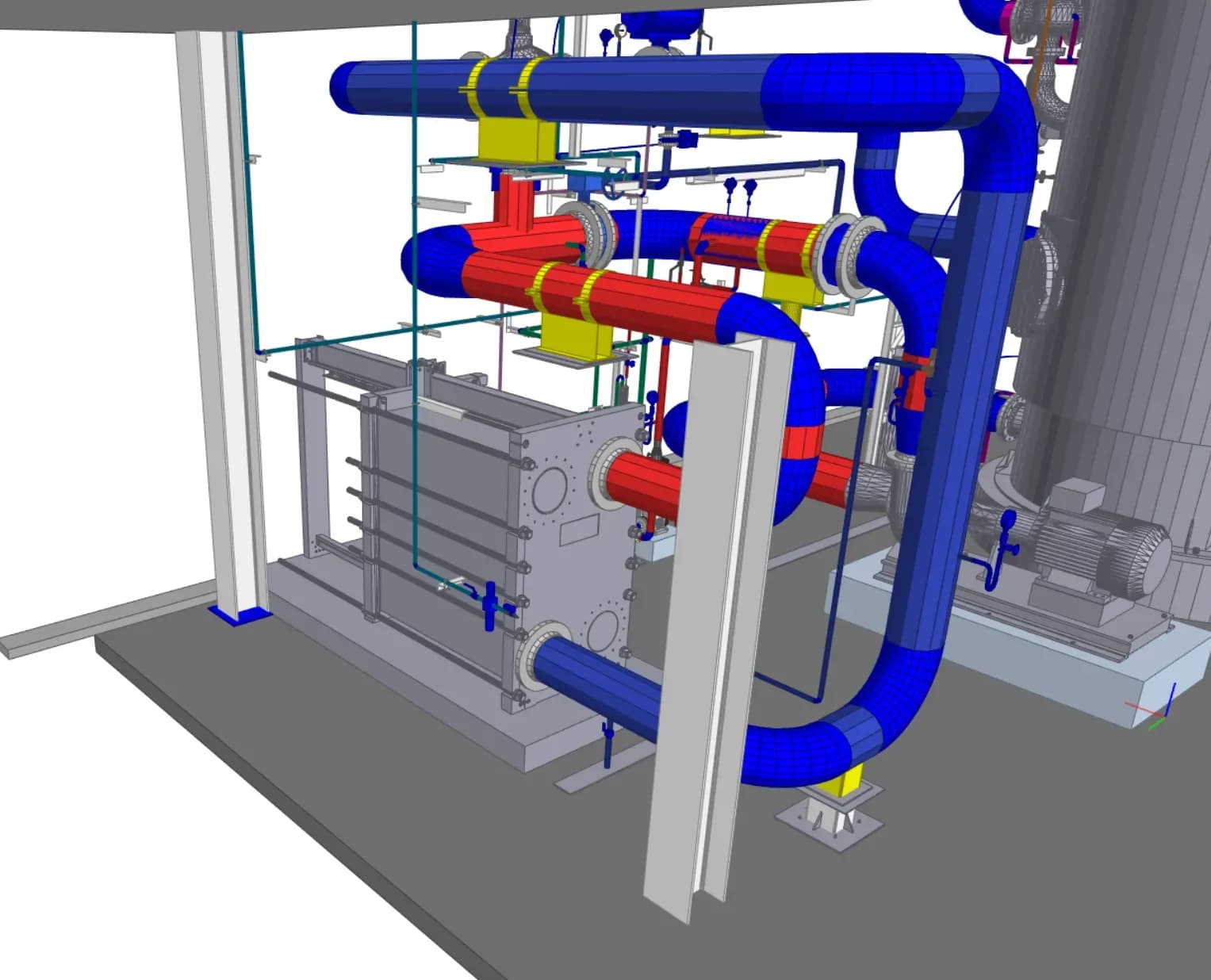

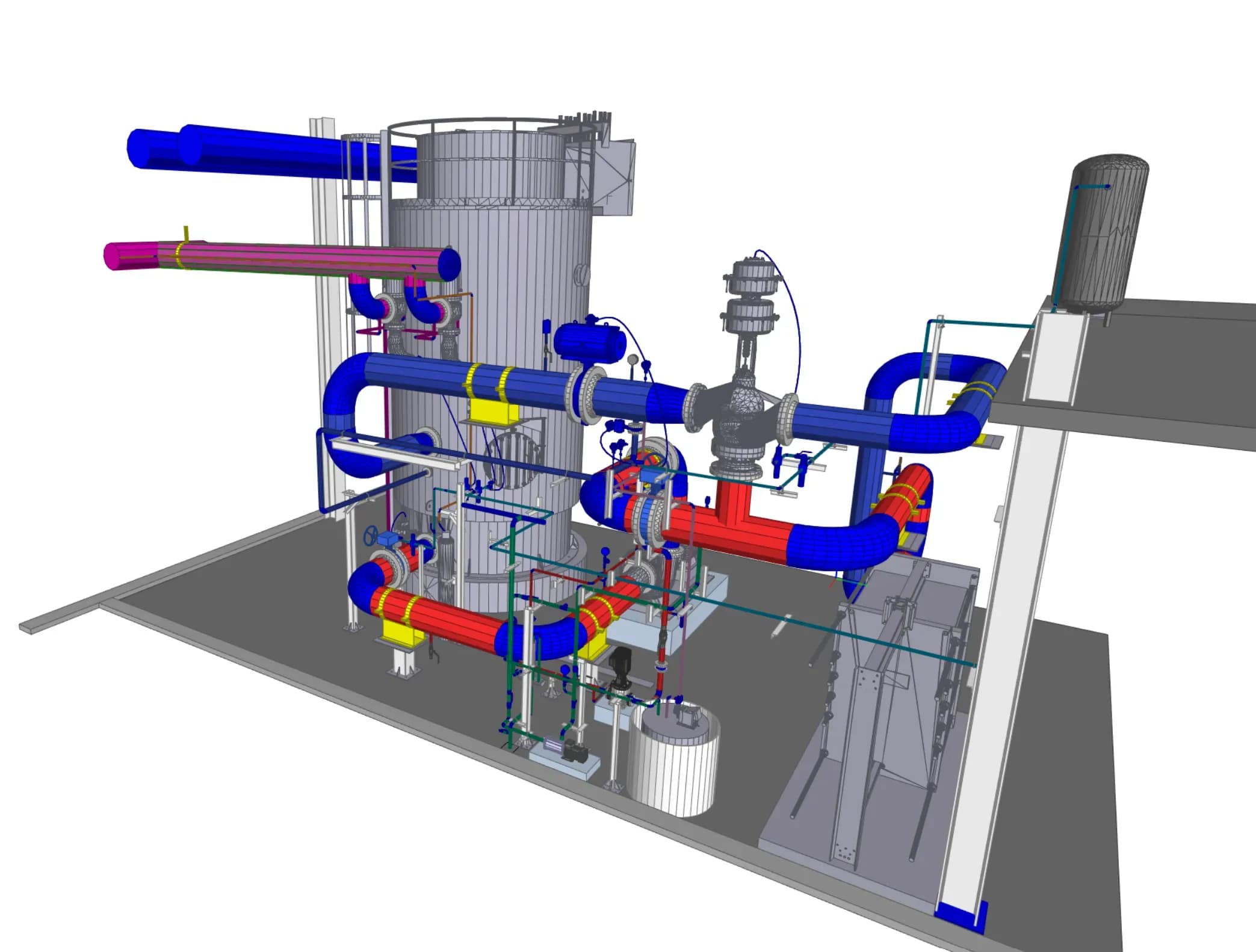

In dieser Phase wurde das grundlegende Konzept der Anlage entwickelt und als Entwurf erarbeitet. Dies beinhaltete die genaue Platzierung und Integration des 40 MW-Warmwasserkessels, die Anordnung des Kreislaufs mit dem Trennplattenwärmetauscher sowie die Zirkulationspumpe. Der Entwurf berücksichtigte Effizienz und Sicherheit im Betrieb und legte die Basis für die weiteren Planungsphasen.
Freigabeplanung LPH 4
Nachdem der Entwurf fertiggestellt und abgestimmt war, wurde die Freigabeplanung erstellt, die alle notwendigen technischen und regulatorischen Details enthielt. Diese Phase diente dazu, die Planung final zu prüfen und die Freigabe durch den Auftraggeber sowie die zuständigen Genehmigungsbehörden zu erhalten.
Ausführungsplanung LPH 5
In der letzten Phase wurden die detaillierten Werkstatt- und Baupläne erstellt, die für die Ausführung des Projekts vor Ort erforderlich sind. Diese Pläne umfassten genaue technische Zeichnungen und Spezifikationen, die alle Details für die Errichtung und den Betrieb des Kesselhauses beinhalten. Sie dienten als verbindliche Grundlage für die bauliche Umsetzung und die Montagearbeiten.
